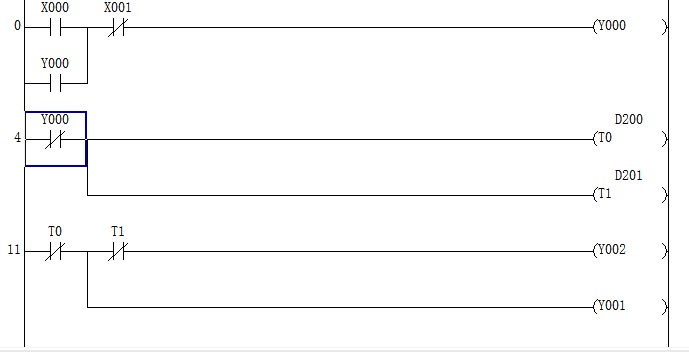

看看這樣的怎么樣

樓主的原圖有問題，能啟動嗎？

12樓的加長T0時間就可以了！

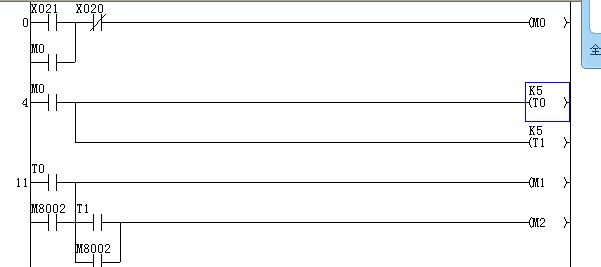

這樣呢

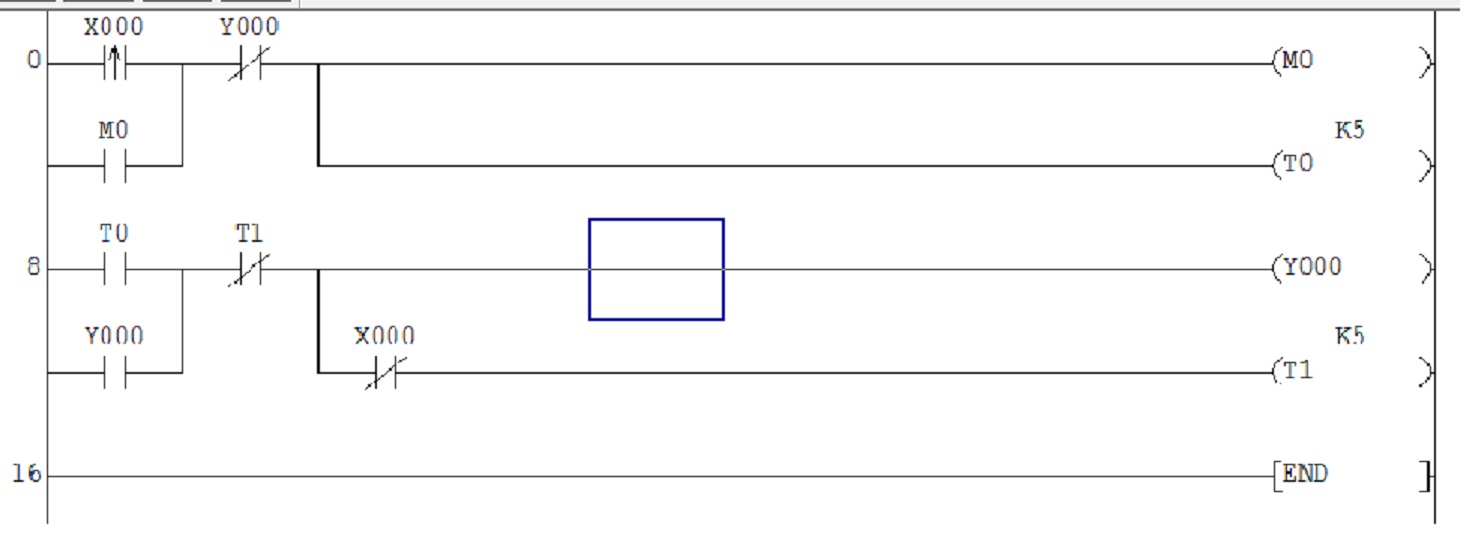

這樣呢

8樓的沒有錯呀，是不是你的電路圖畫錯了

延時接通/斷開電路

   x0
|--||-----------------(T0)k90
|
|  y1         x0
|--||--------|/|------(T1)k30
|
|  t0         t1
|--||--------|/|------(y1)
|         |
|  y1   |
|--||----

什么東東呀  我都看不動到底是要問什么意思了，
你要問時間繼電器   是通電延時，還是斷電延時

這個問題是否可以這樣理解：動斷延時的意思是當定時器線圈得電延時指定時間后，它的所有邏輯觸點的極性置反。以8樓的梯形圖為例。當PLC啟動后，首先T0；T1得電（延時0.5秒動作）的同時Y2；Y3也同時得電，延時0.5秒后Y2；Y3同時失電。當然PLC的實際工作過程是自上而下，自左而右的掃描方式進行的。嚴格地講8樓的梯形圖還是不夠編的嚴緊，可能是一個筆誤。要達到這樣的功能用一個定時器也可以了。

新手  不會

參考看看把!!
