土路子出身沒搞過電氣設計說明這些，碰到一個甲方需要像設計院一樣出電氣圖，有沒有大佬有例子的跪求一個怎么樣出圖比較規范。

這么正規的甲方都被你這個土路子搞定了，看來你也不是一般炮兒啊。電氣設計說明這么正規的東西沒寫過，正常人誰寫這個啊

隨便寫，反正也沒人看這些東西。

你先提供一版你能提供的，然后客戶會提要求，按他的要求整改，正常規范的圖紙：原理圖、端子圖表、安裝布局圖、線束定義都要有的，但是一般做項目給下面安裝的都不弄這些，只有甲方才會需要這些留檔，一般是項目結束慢慢搞。

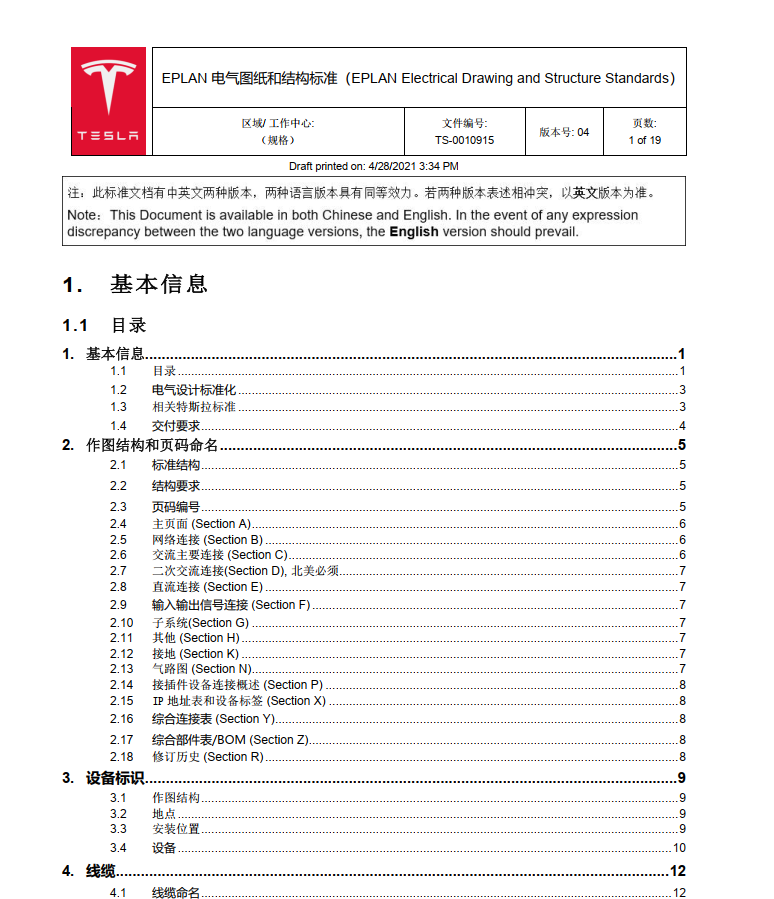

給你個特斯拉EPLAN電氣圖紙和結構標準

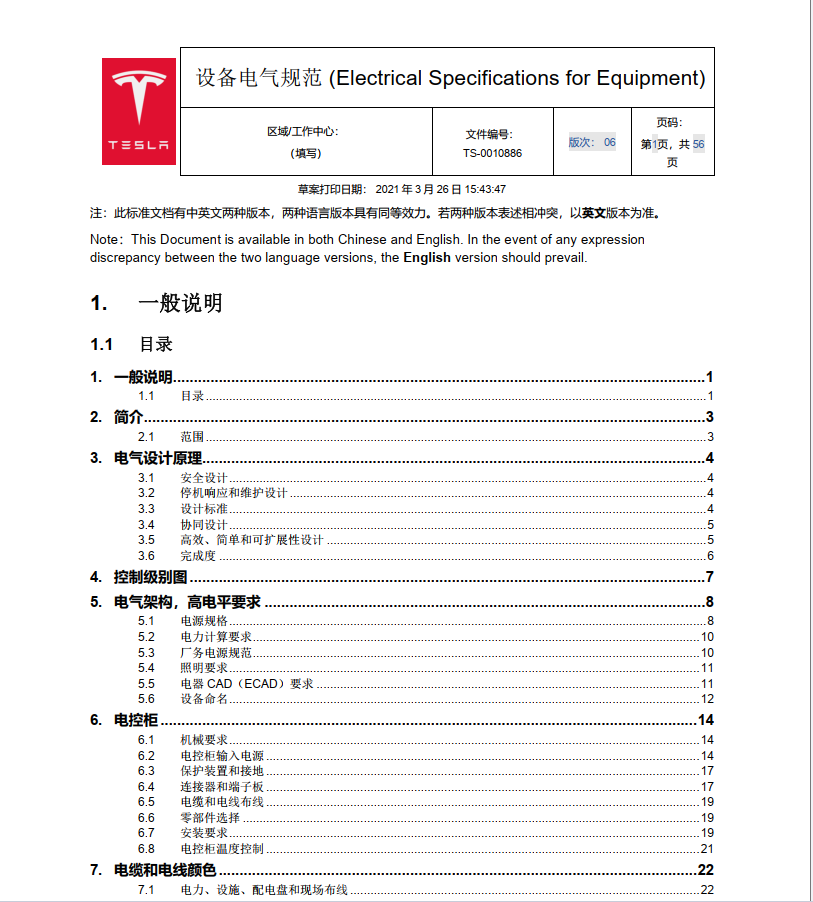

這是設備電氣規范 設備電氣規范


樓上的老兄可以。

真的不錯

引用

引用第3樓選擇性智障于2025-02-24 11:02發表的  :
你先提供一版你能提供的，然后客戶會提要求，按他的要求整改，正常規范的圖紙：原理圖、端子圖表、安裝布局圖、線束定義都要有的，但是一般做項目給下面安裝的都不弄這些，只有甲方才會需要這些留檔，一般是項目結束慢慢搞。

這位老兄說得對

先頂后下

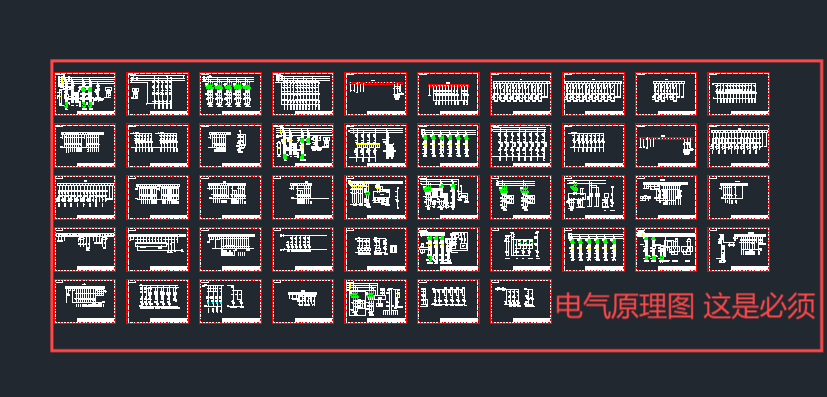

糟老頭 原來在塑料設備公司做過設計  知道一點點。首先你要有電氣原理圖，這是最基本的，也是甲方必須要的，當然更是你自己裝配的依據，要看 設備復雜程度以及甲方是不是需要如果需要可以有（也可以沒有）接線圖、電器元件布置圖（這個沒有什么大的作用，只是在你設備廠使用的多，為了整齊劃一，柜子組裝好了基本沒有用，設備比較復雜柜子較多也是必須）
再就是《XXXXXX設備安全操作使用說明書》這個是對設備具體操作，多講一些安全注意事項，可以吹一點，就是高大上，不要管是不是實用。一般這種東西操作工不會看的，只是甲方存檔用。對于操作流程復述一遍即可，因?yàn)楝F(xiàn)場調試還是你，所以操作工不會看這些。

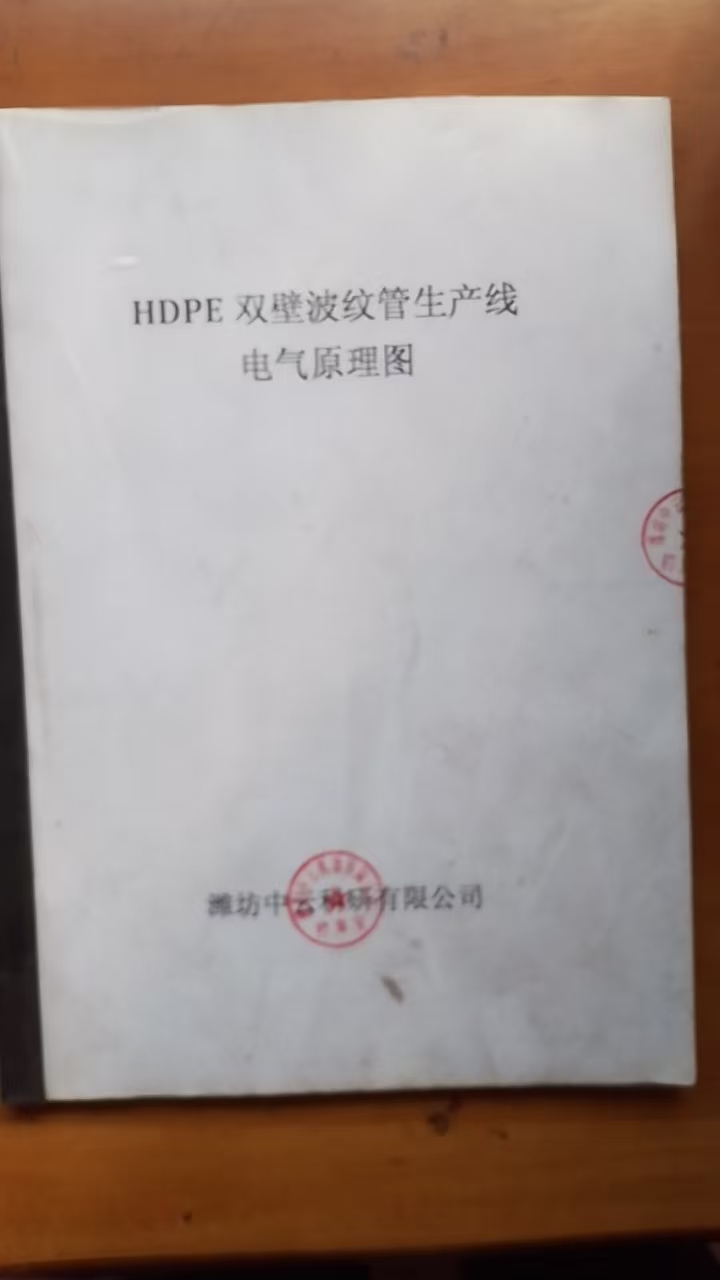

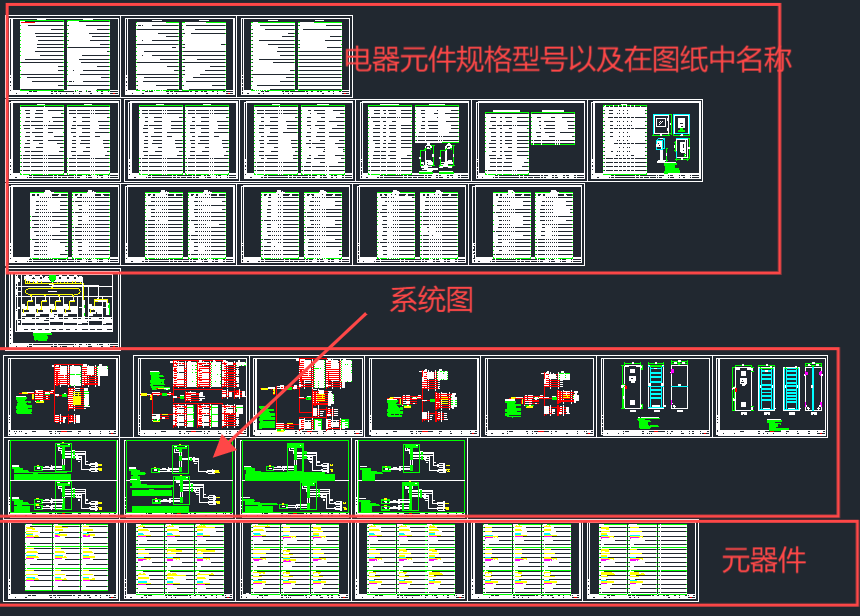

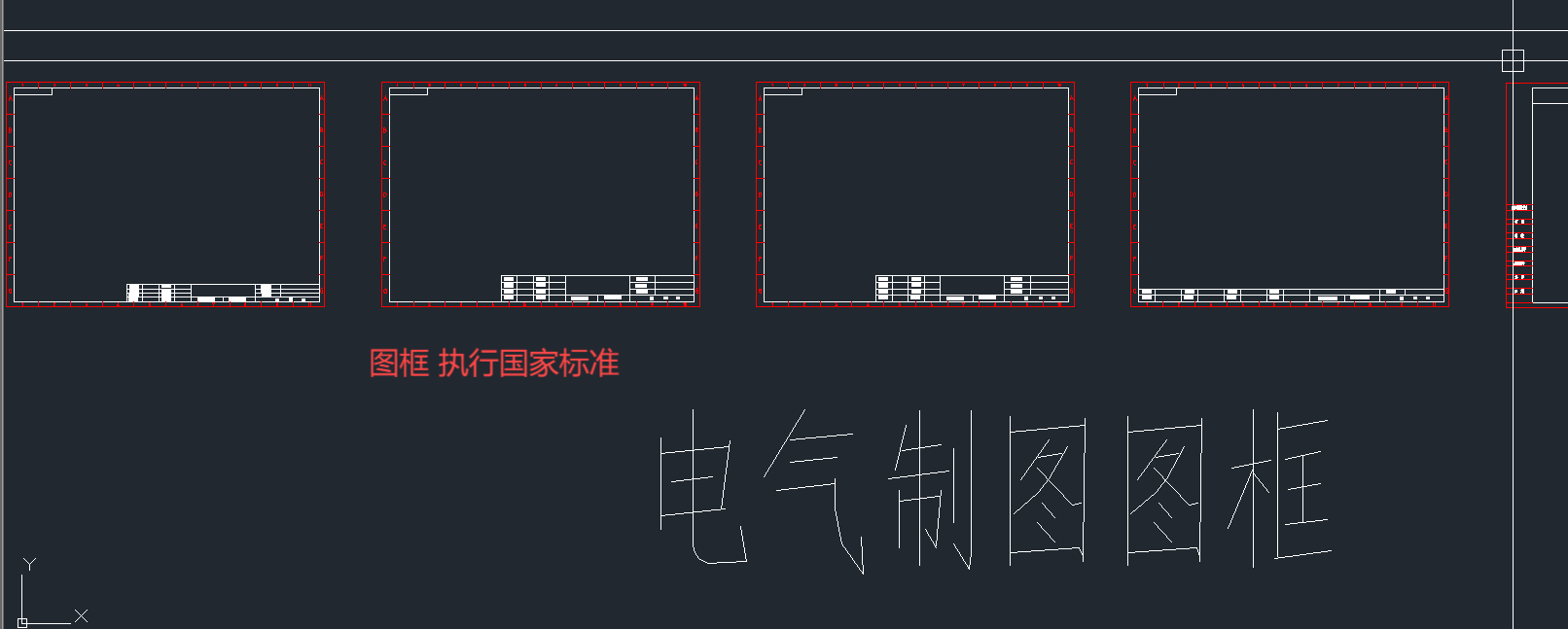

沒事發給你一條生產線 需要的東西可以作為參考



不求有功但求無過
