樓主發表于: 2024-04-03 15:31

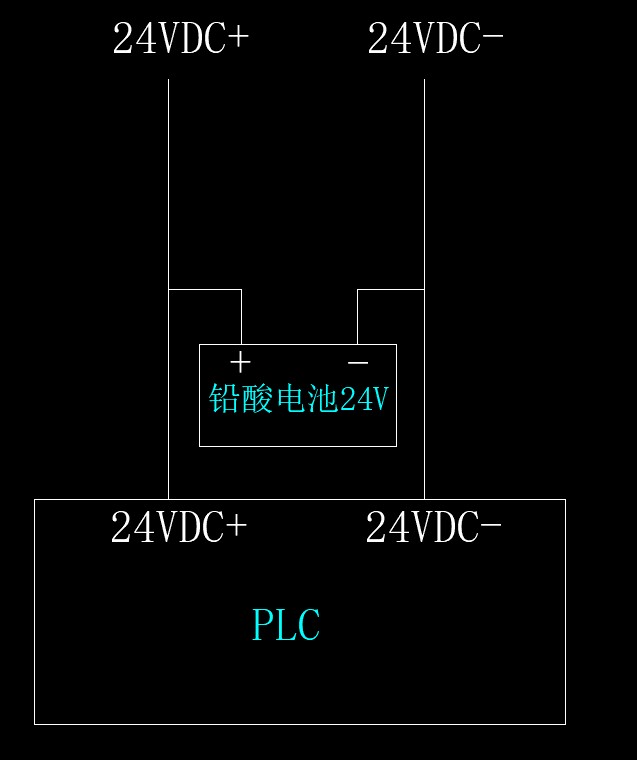

PLC正常是由市電來供電，但為確保市電斷電時PLC能不停機工作，需要用蓄電池來給PLC做備用電源，市電斷電蓄電池可以無縫接力為PLC供電，市電來電后又可以給蓄電池充電。試了用中間繼電器做切換，但PLC還是會重啟一下，不能實現無縫接力，這個應該怎么做，很是頭疼。有沒有做過這方面的老師傅指導一下。PS：因有防爆要求，UPS沒法放進防爆箱，所以需要用蓄電池來設計，不考慮UPS。

gxtmdb82164

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 808 個
工控威望: 1186 點
下載積分: 483 分
在線時間: 650(小時)
注冊時間: 2019-09-22
最后登錄: 2025-05-28
查看gxtmdb82164的主題 / 回貼

1樓發表于: 2024-04-03 15:47

只看該作者 | 小中大

1、這玩意有專門的解決方案
2、正規PLC會有掉電保持時間這個指標的，一般在硬件規格手冊里面都有，要根據這個指標去設計備用電源切換系統
3、你這里最麻煩的是有防爆要求的話，這種小眾需求的供應商不一定有相關認證，不過你都蓄電池了，應該不在乎這個，淘寶雙電源切換
4、以1200PLC為例，10ms對電子器件來說并不困難，但是對于工控領域來說，基本上踩到常規器件的下限了 https://www.ad.siemens.com.cn/productportal/prods/s7-1200_plc_easy_plus/04-version/01-Specification/S7-1200_New_Para.html

4.5、如果是我，估計會在24V電源后面加個電容模組之類的，能扛1s就夠了

本帖最近評分記錄：

下載積分:+1(cccccy) 真誠感謝！

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4703 個
工控威望: 8108 點
下載積分: 17502 分
在線時間: 3275(小時)
注冊時間: 2016-10-31
最后登錄: 2025-05-27
查看夢雨天涯的主題 / 回貼

2樓發表于: 2024-04-03 15:47

只看該作者 | 小中大

你去查一下備用電源的原理吧……有開關自動切換的，不是你繼電器的

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

龍云浪子

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 415 個
工控威望: 3298 點
下載積分: 7690 分
在線時間: 438(小時)
注冊時間: 2013-01-18
最后登錄: 2025-05-27
查看龍云浪子的主題 / 回貼

3樓發表于: 2024-04-03 15:57

只看該作者 | 小中大

如二樓所說，最簡單廉價的方法是買幾個容量超過一萬微法，耐壓不低于35v的電解電容，并聯在電源輸入端，數量和容量根據耗電情況（輸出端最大同時接通數量和驅動負載類型）增減，滿足切換時間即可。

[ 此帖被龍云浪子在2024-04-03 16:07重新編輯 ]

dodovsyou

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 125 個
工控威望: 282 點
下載積分: 987 分
在線時間: 124(小時)
注冊時間: 2016-05-27
最后登錄: 2025-05-27
查看dodovsyou的主題 / 回貼

4樓發表于: 2024-04-03 16:24

只看該作者 | 小中大

你就是我說的老師傅了，牛！

引用
引用第1樓gxtmdb82164于2024-04-03 15:47發表的 :
1、這玩意有專門的解決方案
2、正規PLC會有掉電保持時間這個指標的，一般在硬件規格手冊里面都有，要根據這個指標去設計備用電源切換系統
3、你這里最麻煩的是有防爆要求的話，這種小眾需求的供應商不一定有相關認證，不過你都蓄電池了，應該不在乎這個，淘寶雙電源切換
4、以1200PLC為例，10ms對電子器件來說并不困難，但是對于工控領域來說，基本上踩到常規器件的下限了 https://www.ad.siemens.com.cn/productportal/prods/s7-1200_plc_easy_plus/04-version/01-Specification/S7-1200_New_Para.html

.......
