樓主  發表于: 2022-11-25 13:39
關于PLC介紹，以及接線方式

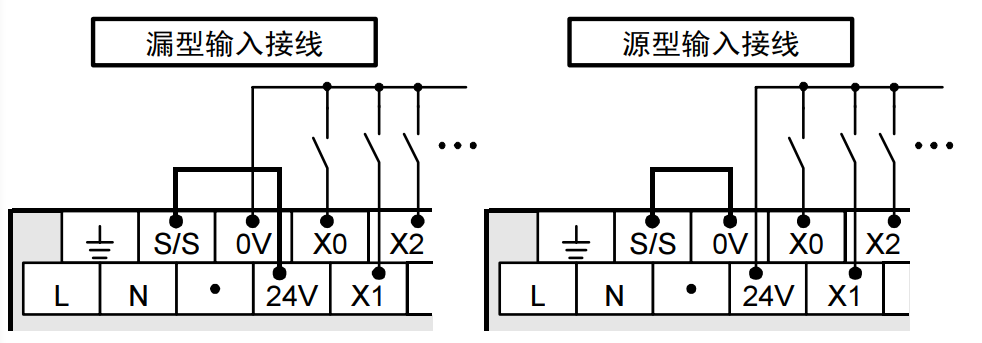

【什么是源型，上面是漏型，求高手來指點】
分別接線方式又有上面不一樣，有什么地方需要特別注意的？
學習交流直接微信掃頭像，簡單粗暴。
ymmfa
不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。
級別: 管理員

精華主題: 8 篇
發帖數量: 9725 個
工控威望: 8623 點
下載積分: 16848 分
在線時間: 5337(小時)
注冊時間: 2006-08-10
最后登錄: 2025-05-30
查看ymmfa的 主題 / 回貼
1樓  發表于: 2022-11-25 13:58
按字面意思，就是電流漏下去和電流冒出來。


以輸入點為例
特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水
sanlihu
吉圓
級別: 論壇先鋒
精華主題: 0
發帖數量: 1204 個
工控威望: 1748 點
下載積分: 7575 分
在線時間: 581(小時)
注冊時間: 2012-08-31
最后登錄: 2025-05-28
查看sanlihu的 主題 / 回貼
2樓  發表于: 2022-11-25 15:47
精準
吉圓電氣 QQ751673698
嚴生318611
海之情
級別: 探索解密
精華主題: 0
發帖數量: 99 個
工控威望: 126 點
下載積分: 1916 分
在線時間: 32(小時)
注冊時間: 2022-10-30
最后登錄: 2023-10-06
查看嚴生318611的 主題 / 回貼
3樓  發表于: 2022-11-25 17:40
學習了謝謝分享！
BYD
ajunn
級別: 家園常客
精華主題: 0
發帖數量: 526 個
工控威望: 691 點
下載積分: 1681 分
在線時間: 1043(小時)
注冊時間: 2008-11-05
最后登錄: 2025-05-20
查看ajunn的 主題 / 回貼
4樓  發表于: 2022-11-25 18:29
PLC輸入無源漏型說法，因?yàn)檩斎胧枪怦罡綦x而無晶體管；
集電極開路輸出的傳感器（比如接近開關、編碼器等）才有
晶體管輸出型的PLC才有源漏型說法區分，電流從輸出信號端子流出為源型，從輸出信號端子流入為漏型
zsh340
zsh340
級別: 論壇先鋒
精華主題: 0
發帖數量: 1038 個
工控威望: 1201 點
下載積分: 18461 分
在線時間: 287(小時)
注冊時間: 2009-05-29
最后登錄: 2025-05-31
查看zsh340的 主題 / 回貼
5樓  發表于: 2022-11-25 18:52
又是一位不看手冊的............這么基礎的知識
相互交流。。。。相互學習。。。。使技術更上一層樓。。。。
li8110
級別: 工控俠客
精華主題: 0
發帖數量: 571 個
工控威望: 3276 點
下載積分: 10416 分
在線時間: 275(小時)
注冊時間: 2022-11-04
最后登錄: 2025-05-31
查看li8110的 主題 / 回貼
6樓  發表于: 2022-11-25 18:53
不建議記源漏型接法，西門子和三菱的源漏就是相反的。
建議記共陰極或共陽極，無論是哪種接法，公共端是0伏還是24伏這個肯定是統一的。
本帖最近評分記錄：
  • 下載積分:+1(tathui)
    li8110
    級別: 工控俠客
    精華主題: 0
    發帖數量: 571 個
    工控威望: 3276 點
    下載積分: 10416 分
    在線時間: 275(小時)
    注冊時間: 2022-11-04
    最后登錄: 2025-05-31
    查看li8110的 主題 / 回貼
    7樓  發表于: 2022-11-25 21:34
    輸入端可以自行決定源漏兩種接線方法，輸出端的晶體管型不能自行決定，繼電器型也可以自行決定源漏。
    引用
    引用第4樓ajunn于2022-11-25 18:29發表的  :
    PLC輸入無源漏型說法，因?yàn)檩斎胧枪怦罡綦x而無晶體管；
    集電極開路輸出的傳感器（比如接近開關、編碼器等）才有
    晶體管輸出型的PLC才有源漏型說法區分，電流從輸出信號端子流出為源型，從輸出信號端子流入為漏型
    fjqz00
    級別: 論壇先鋒
    精華主題: 1 篇
    發帖數量: 1307 個
    工控威望: 1464 點
    下載積分: 8010 分
    在線時間: 368(小時)
    注冊時間: 2007-04-16
    最后登錄: 2025-05-22
    查看fjqz00的 主題 / 回貼
    8樓  發表于: 2022-11-25 22:03
    引用
    引用第6樓li8110于2022-11-25 18:53發表的  :
    不建議記源漏型接法，西門子和三菱的源漏就是相反的。
    建議記共陰極或共陽極，無論是哪種接法，公共端是0伏還是24伏這個肯定是統一的。



    日系，臺系，大陸系的PLC,源型漏型基本是按傳感器的輸出類型為參考。
    西門子的則剛好相反，那貨是按PLC模塊的接口來參考的，因此和日系，臺系，大陸系的PLC剛好是相反的。
    sanlihu
    吉圓
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1204 個
    工控威望: 1748 點
    下載積分: 7575 分
    在線時間: 581(小時)
    注冊時間: 2012-08-31
    最后登錄: 2025-05-28
    查看sanlihu的 主題 / 回貼
    9樓  發表于: 2022-11-26 11:34
    繁雜的東西不用記，讀說明書再接線就行。
    吉圓電氣 QQ751673698
    雪山飛狐
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 13035 個
    工控威望: 15769 點
    下載積分: 45830 分
    在線時間: 1018(小時)
    注冊時間: 2019-06-05
    最后登錄: 2025-05-31
    查看雪山飛狐的 主題 / 回貼
    10樓  發表于: 2022-11-26 14:31
    可以這樣理解NPN管串負載即漏型接法，PNP管串負載即源型按法
    萌新工具人
    學習交流直接掃頭像，簡單粗暴。
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 262 個
    工控威望: 1008 點
    下載積分: 2749 分
    在線時間: 64(小時)
    注冊時間: 2022-06-28
    最后登錄: 2025-05-27
    查看萌新工具人的 主題 / 回貼
    11樓  發表于: 2022-12-05 08:19
    多多益善
    學習交流直接微信掃頭像，簡單粗暴。
    • «
