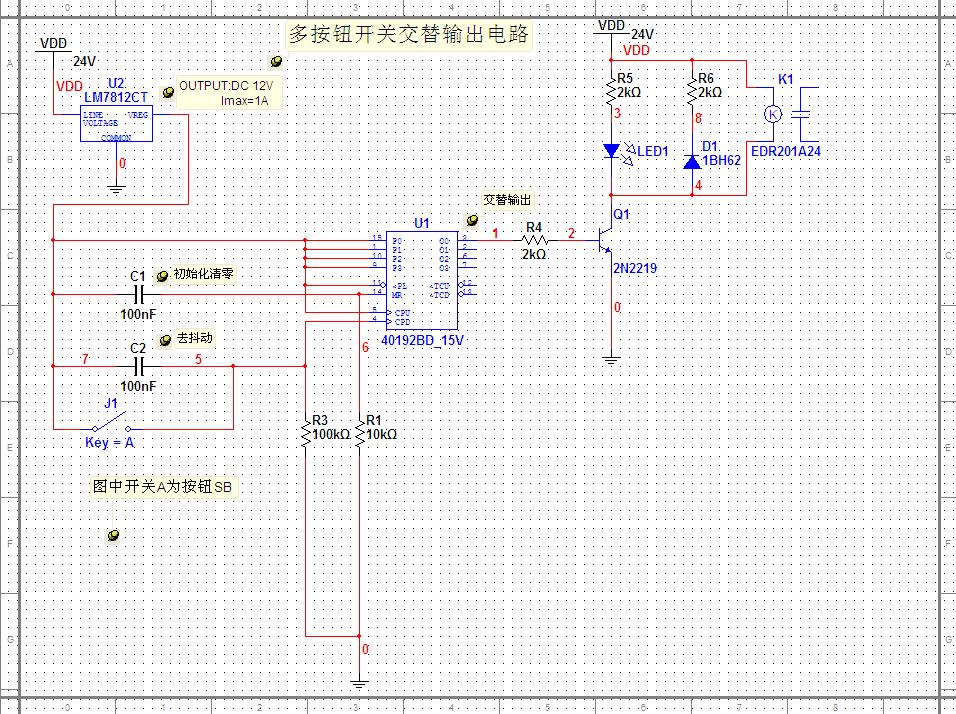

圖中的開關Key A應為按鈕SB,在軟件里面沒找到.但作用一樣,按一下SB,繼電器吸合,再按一下,繼電器復位.交替輸出.如果把電容C1去掉,在一上電的情況下,繼電器吸合,然后按一下按鈕SB繼電器復位,再按一下繼電器吸合,這樣交替輸出,不同的是,前者可以理解為初始化復位,后者(去掉電容C1)為初始化置位.

電路太復雜了，光是電源都要兩個。

24V繼電器總歸要有一個24V的直流電源吧，然后用一個三端穩壓器7812把24V直流電穩壓輸出12V，然后加一個電容濾波，給IC供電。不需要兩個電源啊

成本也不便宜

7812三端穩壓器一塊錢，IC大概兩三塊吧，24V電源和繼電器找一個不難吧，找不到可以買一個，也就這這兩個貴一點。一塊小的實驗板一、二塊錢，剩下幾個電阻電容也不貴，可以找個沒用的板子，拆幾個下來。

電子線路實現的單按鈕交替輸出電路，學習了

一個雙觸點開關就可以，何必這樣復雜呢？

學習了，就是有點復雜！

作為學習還是可以的，實用上就有點復雜了。

同8樓看法。

頂了，高人就是不一樣啊

電路圖看起來有點復雜，但拿一塊實驗板焊起來，就會發現上面也沒幾個元器件，24V電源和繼電器都是板子外圍的，如果繼電器上有指示燈，那么圖中的發光二極管和那個2K的電阻可以省掉，還有一個反接的二極管是為了繼電器斷電時，作為泄放回路用的，這樣為了保護三極管不被繼電器的感應電動勢所損壞。
