樓主  發表于: 2012-02-09 19:58
日立工程建設 做的項目 ，雖然不是什么大不了得設計，但是讓我感受到了震撼！
其實就是冷卻循環水泵 啟動 停止這么簡單的電柜，一用一備用，24小時開機的
我今天去關水泵，按了一下 停止按鈕后松開 泵繼續運行中，這是什么意思？連續按了2下 還是沒停下來，后來長按停止 估計有3秒鐘水泵才停下來。
我就不理解為什么要這么做？接下來我就想明白了，因?yàn)榉块g里面放的是3臺30KW 的羅茨鼓風機
冷卻泵就是用來冷卻羅茨鼓風機的，三臺電機一起開著，那個噪音非常大，有明顯震動的感覺，為了防止震動把停止按鈕震開路導致水泵停止，

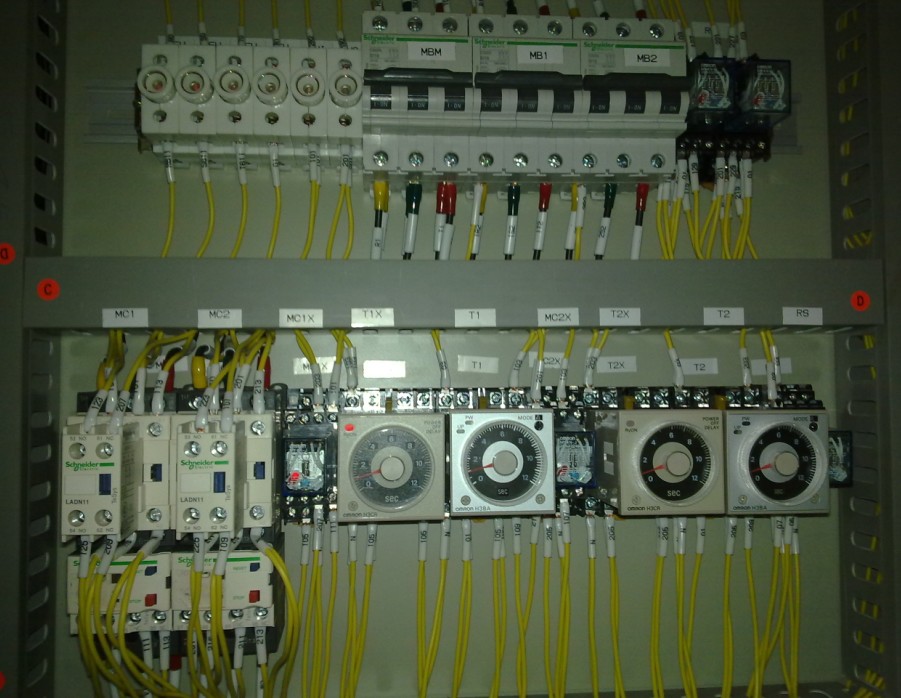

所以設計者用了2個時間繼電器，停止按鈕必須按住1秒以上才有效，并不是采用串在控制回路電源中停止的方式，這樣的設計用在震動較大的場合真是太合適了！具體的電路控制原理我還沒研究，現在一看到接觸器 繼電器的電路就頭疼，上個圖大家看看。





[ 此帖被月澤在2012-02-11 16:05重新編輯 ]
揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com
月澤
時間嘛！就象乳溝，擠一擠總歸還是有的！
級別: 工控俠客
精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的 主題 / 回貼
1樓  發表于: 2012-02-09 20:03

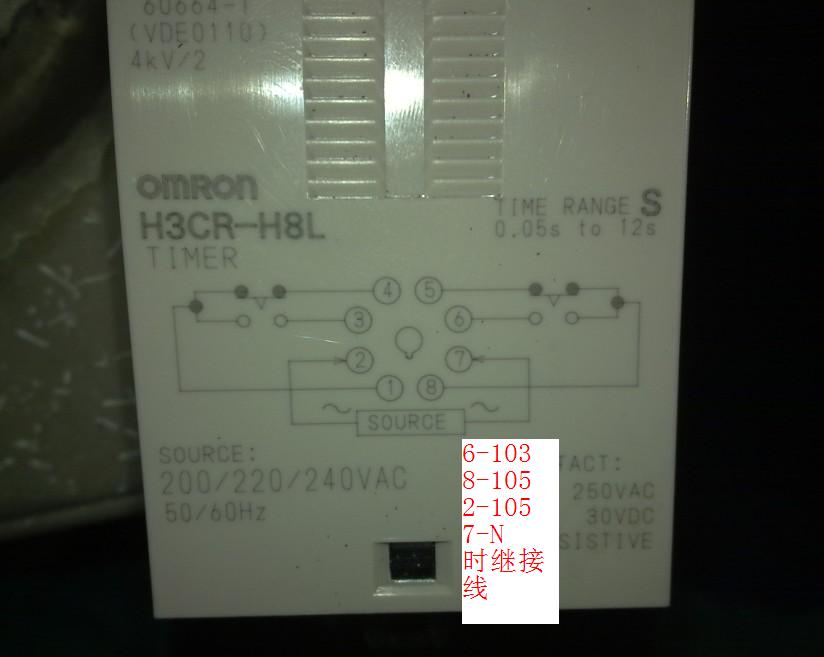

昨天研究了一下電路  我看用一個斷電延時的時間繼電器 T1X就可以了么...

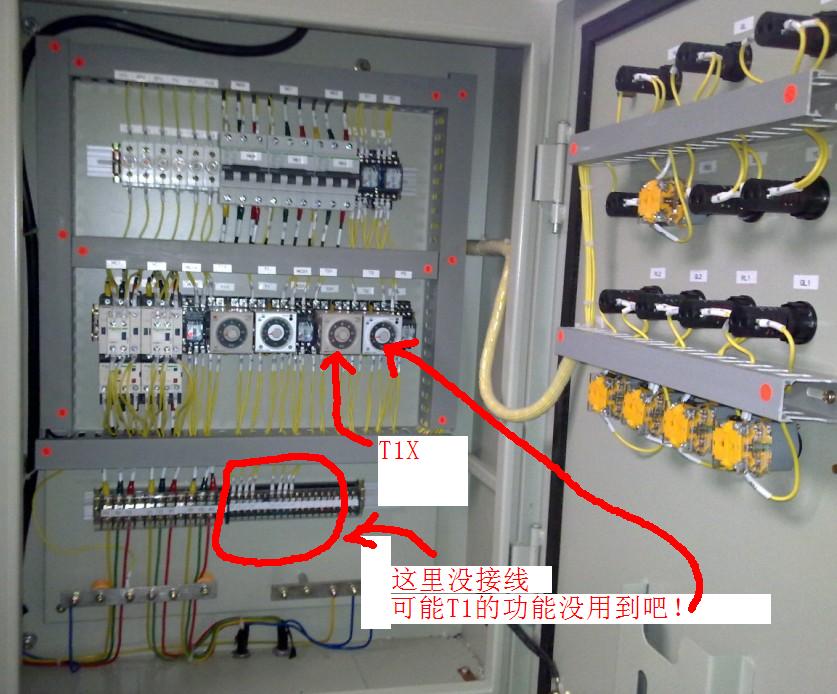

我想另外一個時間繼電器 設計的功能可能沒有用到，應為出線端子哪里的線空在那里的.

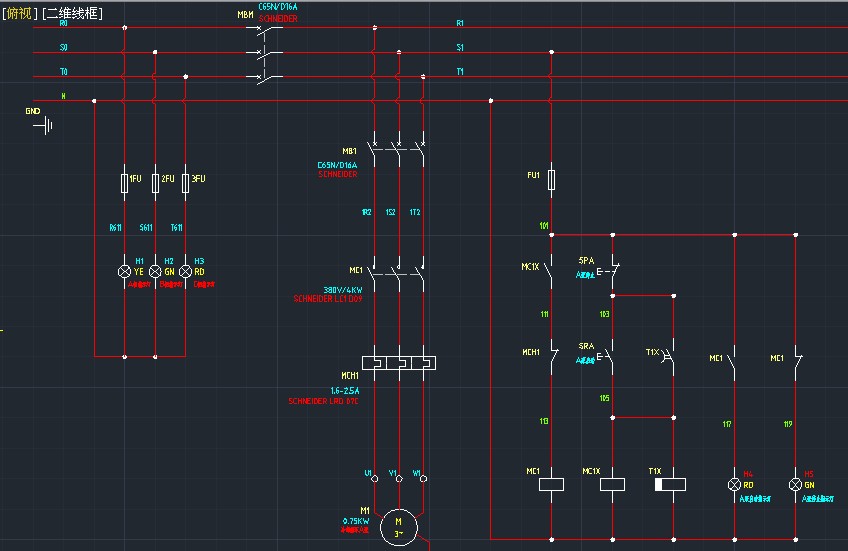

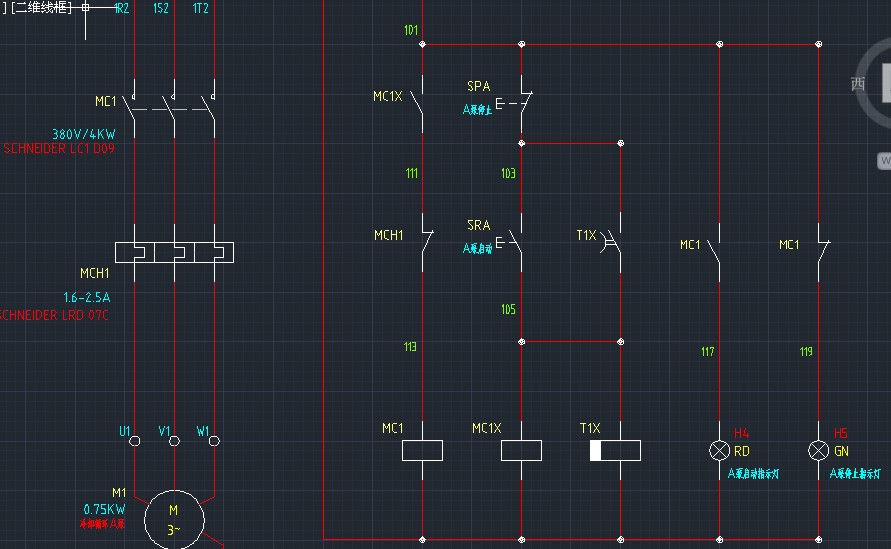

我把一個泵的控制回路畫了出來 報警 復位都省略了，就是這個原理，

按停止水泵會停止，但是長按沒到時間繼電器設置的1秒鐘，松開停止按鈕，泵又啟動了！

如果長按停止超過1秒，松開后水泵就不會再啟動了。和實際操作吻合！

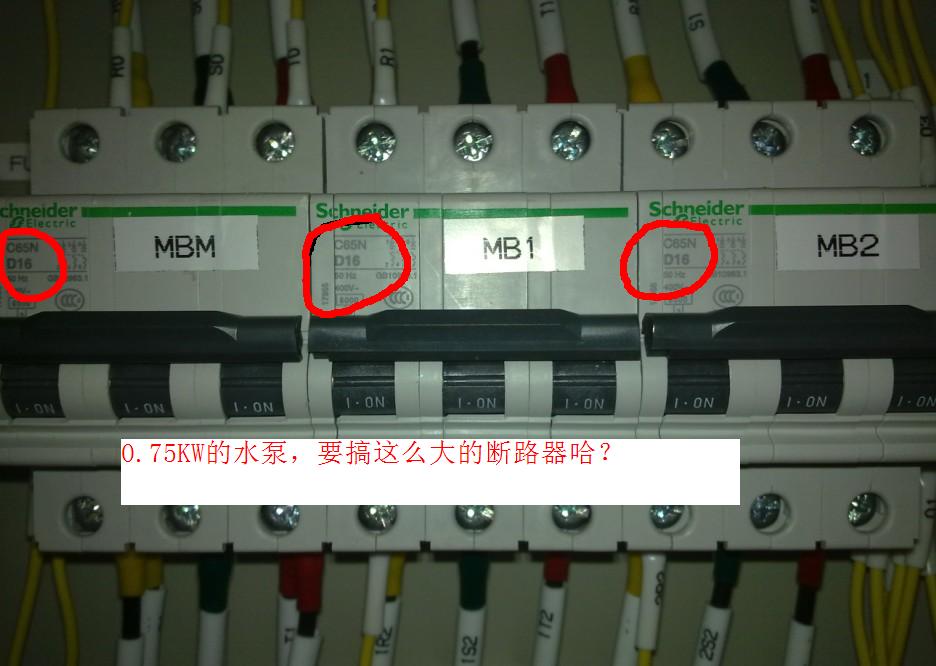

感覺斷路器用的也太大了吧!  D16......用D6都綽綽有余啊！還有面板上那個蜂鳴器，在這個90分貝以上的房間里，作用就是=零！

下面上圖 一起討論！！！


















[ 此帖被月澤在2012-02-11 15:58重新編輯 ]
本帖最近評分記錄：
  • 下載積分:+3(ykykkhor) 感謝分享
    • 揭開神秘的工控面紗
    QQ:2631001081
    Emal:strong20671713@163.com
    再見理想
    雖然時間很遙遠，但從未停止過。
    級別: VIP會員
    精華主題: 1 篇
    發帖數量: 1557 個
    工控威望: 1438 點
    下載積分: 22806 分
    在線時間: 816(小時)
    注冊時間: 2007-12-26
    最后登錄: 2024-05-05
    查看再見理想的 主題 / 回貼
    2樓  發表于: 2012-02-09 20:09
    這才是設計~~~~~~~~~~~~！
    [img]Http://m.huaxinqs.com/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]
    sunrisk
    級別: 略有小成
    精華主題: 0
    發帖數量: 308 個
    工控威望: 461 點
    下載積分: 1043 分
    在線時間: 431(小時)
    注冊時間: 2009-04-24
    最后登錄: 2025-03-30
    查看sunrisk的 主題 / 回貼
    3樓  發表于: 2012-02-09 20:09
    還是原來的美女頭像好看些！
    lancho
    級別: 略有小成
    精華主題: 0
    發帖數量: 86 個
    工控威望: 212 點
    下載積分: 754 分
    在線時間: 76(小時)
    注冊時間: 2011-08-06
    最后登錄: 2023-07-17
    查看lancho的 主題 / 回貼
    4樓  發表于: 2012-02-09 20:11
    頭像不錯.你發點柜子里的圖看看
    辛勤蜜蜂
    級別: 家園常客
    精華主題: 0
    發帖數量: 346 個
    工控威望: 512 點
    下載積分: 4444 分
    在線時間: 145(小時)
    注冊時間: 2011-04-08
    最后登錄: 2018-01-07
    查看辛勤蜜蜂的 主題 / 回貼
    5樓  發表于: 2012-02-09 20:22
    學習了，謝謝分享。希望樓主把原理講一下。
    路在何方
    路漫漫其修遠兮，吾將上下而求索。
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1109 個
    工控威望: 4895 點
    下載積分: 1038 分
    在線時間: 554(小時)
    注冊時間: 2010-10-10
    最后登錄: 2024-11-18
    查看路在何方的 主題 / 回貼
    6樓  發表于: 2012-02-09 20:29
    不錯，
    謝謝樓主分享
    月澤
    時間嘛！就象乳溝，擠一擠總歸還是有的！
    級別: 工控俠客
    精華主題: 1 篇
    發帖數量: 1285 個
    工控威望: 2921 點
    下載積分: 4511 分
    在線時間: 642(小時)
    注冊時間: 2009-03-28
    最后登錄: 2024-12-04
    查看月澤的 主題 / 回貼
    7樓  發表于: 2012-02-09 20:37
    明天 再看看吧

    邊上備用可以拆，拆了多拍點 畫個圖紙來一起看吧
    揭開神秘的工控面紗
    QQ:2631001081
    Emal:strong20671713@163.com
    xiesensheng
    級別: 探索解密
    精華主題: 0
    發帖數量: 24 個
    工控威望: 125 點
    下載積分: 564 分
    在線時間: 111(小時)
    注冊時間: 2010-07-04
    最后登錄: 2020-01-04
    查看xiesensheng的 主題 / 回貼
    8樓  發表于: 2012-02-09 22:51
    這種功能很多場合都用的上，比如一些特殊的開關量控制終端，為防止無意的碰觸，一般都會設置當開關接通多少秒后才認為是人為接通。
    sylgq
    印刷包裝機電維修
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1066 個
    工控威望: 1253 點
    下載積分: 14615 分
    在線時間: 1198(小時)
    注冊時間: 2011-07-18
    最后登錄: 2025-04-19
    查看sylgq的 主題 / 回貼
    9樓  發表于: 2012-02-09 23:13
    奇思妙想真不錯。
    shenxianguol
    要做工控界的李小龍，為中國的工控崛起而努力！
    級別: 略有小成
    精華主題: 0
    發帖數量: 205 個
    工控威望: 385 點
    下載積分: 1068 分
    在線時間: 65(小時)
    注冊時間: 2009-04-10
    最后登錄: 2016-11-14
    查看shenxianguol的 主題 / 回貼
    10樓  發表于: 2012-02-09 23:36
    很難想想呀！月澤！3臺30KW的鼓風機同時啟動、能把啟動常斷按鈕給振閉合了？那風機底座、設備上的螺絲豈不是都要震活動了。不好想像！費解！
    真誠溝通，互通有無，共同進步！
    小蜜蜂
    你讓我滾，我滾了。你讓我回來，對不起，滾遠了...
    級別: 論壇先鋒

    精華主題: 0
    發帖數量: 1409 個
    工控威望: 1516 點
    下載積分: 13285 分
    在線時間: 2218(小時)
    注冊時間: 2008-03-19
    最后登錄: 2025-05-13
    查看小蜜蜂的 主題 / 回貼
    11樓  發表于: 2012-02-10 10:07
    是的啊，我也很難想象！
