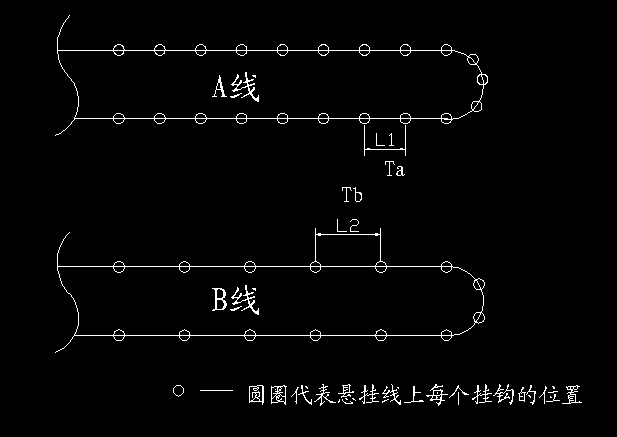

如圖， A線，B線分別代表兩條懸掛鏈線，分別由1臺變頻器+1個馬達帶動運行，每個圓圈代表掛鉤的位置，因?yàn)楣に囈�求，其中L1不等于L2。為了讓兩條懸掛鏈線運行時，每個圓圈代表的掛鉤走到下一掛鉤位置所需的時間Ta、Tb (簡稱步距時間)要一樣，需要A線變頻器與B線的變頻器的運行頻率不相等（分別用Fa與Fb表示），會成一定的比例關系（如Fa/Fb=K，K為常數）。
     需要解決的問題是，當兩條懸掛鏈線經過一段時間的運行后，其中的A線或B線或A、B兩線都會因?yàn)殒湕l松緊或其他一些機械的原因，速度會變慢，造成Fa/Fb不再等于K了，致使每?jī)蓚�(gè)掛鉤所傳送的時間Ta不等于Tb 。

控制要求：（1）要時刻保證步距時間Ta=Tb；
          （2）當工人需要改變生產節拍時，只需要在B線變頻器面板上調節B線馬達運行頻率（即改變了B線的步距時間Tb），A線的變頻器自動跟隨，輸出相應頻率以保證兩懸掛鏈線的Ta=Tb。


請問各位大蝦，要怎樣做才能實現以上功能？需要用到哪些東西？望大家指教，謝謝！！！

這兩條線可否走走停停達到Ta=Tb

可以來問我、、、、專業涂裝自動化13689585935

這個一般與鏈條或者其它機械沒有關系，
其實是兩個馬達的實際輸出與理論值有誤差造成的，
其實現的方法與雙變頻枕式包裝機的方法應是一致的，實現起來應較后者容易，
即一個馬達轉速為參照，另一個馬達對應轉速加適當微調量。

引用

引用第1樓chenlf于2010-07-16 08:06發表的  :
這兩條線可否走走停停達到Ta=Tb

這兩條線是一直都是運行的,不允許走走停停達到Ta=Tb。

不知道應該怎樣實現啊，請大家指點！謝謝。

b線不停的走，a線追，也就是a線要走走停停（或者快慢快慢），結果是同時間a線b線走的掛鉤是一樣多。這樣不知行不行？

引用

引用第5樓chenlf于2010-07-16 14:27發表的  :
b線不停的走，a線追，也就是a線要走走停停（或者快慢快慢），結果是同時間a線b線走的掛鉤是一樣多。這樣不知行不行？

b線不停的走，a線追，也就是a線要走走停停（或者快慢快慢）也可以，只要能保證（1）Ta=Tb(步距時間)一樣。（2）B線速度改變后，A線自動跟隨調節，達到Ta=Tb(步距時間)一樣。

如果這樣應該可以解決，要是要B線速度改變后，A線自動跟隨調節。那就要增加上位機來運算了。成本就高些。不自動調節的話用兩個電眼和幾個繼電器就行了。

這個問題我是這樣理解：先把A線（也可以是B線）主為主驅，主驅的速度進行不斷的計算。然后把這個值送到B驅。
速度的計算可以用二個開關（定距），主驅運行在二開關的時間，得到一個變化的速度值加修正值（使它得到掛件的同步）給B驅。原理需要變頻控制。

我覺得樓主想得太復雜了。

引用

引用第8樓wwcwwc于2010-07-16 17:51發表的  :
這個問題我是這樣理解：先把A線（也可以是B線）主為主驅，主驅的速度進行不斷的計算。然后把這個值送到B驅。
速度的計算可以用二個開關（定距），主驅運行在二開關的時間，得到一個變化的速度值加修正值（使它得到掛件的同步）給B驅。原理需要變頻控制。

按朋友這樣控制，是讓兩條線的速度達到一樣的速度吧？我的要求是要兩線的速度以一定的比列運行啊，這兩條線的運行速度并不相等的啊，這好象有點不一樣吧。

引用

引用第7樓chenlf于2010-07-16 17:45發表的  :
如果這樣應該可以解決，要是要B線速度改變后，A線自動跟隨調節。那就要增加上位機來運算了。成本就高些。不自動調節的話用兩個電眼和幾個繼電器就行了。

要自動調節的啊。除了用PLC，還要用到什么東西，要不要特殊模塊、編碼器之類？能不能具體說一下你的思路？

不勝感激！
