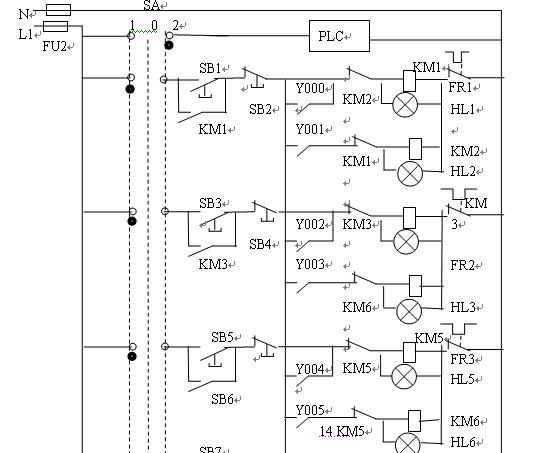

這個控制圖，里面的Y0.Y1都是干嘛的啊，打到手動檔，PLC不是不運行了嗎

大蝦快快出現呀~

你的Y0和Y1的線圈呢？

大哥，那應該是反饋給PLC的手動信號，對PLC自動無影響 QQ248136528

工頻運行與變頻運行,是由PLC的輸出Y0和Y1驅動的

是工頻和變頻運行，但打到手動檔上后PLC就不工作了吧

各位大蝦，能解釋下這個圖的工作過程嗎？

這是恒壓供水的圖紙，

恩，就想問Y0,Y1在手動控制電路中起什么作用

還有，這個圖正確嗎？

正確 不完美  至少控制回路 只有KM1 KM2的控制回路標注的符號比較清晰，其它地方的標注很混亂

  至于7樓如何知道這是恒壓供水圖紙呢？

SA三檔轉換開關 在0位是停止工作 在1位是手動控制 在2位是PLC控制

看 KM1 KM2這組 因?yàn)椴�沒有PLC的外部配線圖和程序 以及KM1 KM2的主回路圖 不太好判斷，

但是從圖 完全可以看出KM1 和KM2是互鎖的 也就是Y0 Y1不會同時輸出，

想知道Y0,Y1在控制電路中起什么作用，簡單說就是開關的作用列  是由PLC內部程序決定在什么情況下閉合斷開的！

Y0 Y1的輸出一般都是由X決定的 這要看這設備的動作流程了.

是否這樣理解?
1、手動控制作用：防止PLC出現故障時系統不能運行，所以手動可以不用PLC、獨立操作。
2、自動控制：圖紙里面的Y觸點，就是PLC的輸出信號。

    這是一個考慮挺到位的系統，人多人喜歡手動自動都由PLC來完成，這樣不是很好，手動不應該通過PLC來完成。
