48樓發表于: 2019-10-30 09:15

只看該作者 | 小中大

非常感謝板主的回覆,我是新手,原先得到的資訊是FX2N無法通過485BD通訊,我是想要和數位控制器通訊(MODBUS RTU ASCII),但一直做不出來,現在可以試著用你的例子試試,謝謝!

[ 此帖被kevinsonq在2019-10-30 10:31重新編輯 ]

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 989 個
工控威望: 8892 點
下載積分: 15635 分
在線時間: 943(小時)
注冊時間: 2014-05-23
最后登錄: 2025-06-01
查看anlyl2014的主題 / 回貼

49樓發表于: 2019-10-30 12:21

只看該作者 | 小中大

引用
引用第48樓kevinsonq于2019-10-30 09:15發表的 :
非常感謝板主的回覆,我是新手,原先得到的資訊是FX2N無法通過485BD通訊,我是想要和數位控制器通訊(MODBUS RTU ASCII),但一直做不出來,現在可以試著用你的例子試試,謝謝!

如果你用FX2N或FX3U作MODBUS_RTU通訊請參考我發的例子
http://m.huaxinqs.com/read-gktid-1666109.html
如果用FX2N作MODBUS _ASCII通訊，請參照本例即可，僅改下PLC型號。

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

zhang6169386

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 82 個
工控威望: 179 點
下載積分: 752 分
在線時間: 54(小時)
注冊時間: 2016-11-30
最后登錄: 2022-03-02
查看zhang6169386的主題 / 回貼

50樓發表于: 2019-10-31 22:42

只看該作者 | 小中大

謝謝分享，.

kevinsonq

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 43 個
工控威望: 92 點
下載積分: 570 分
在線時間: 15(小時)
注冊時間: 2019-10-09
最后登錄: 2023-06-12
查看kevinsonq的主題 / 回貼

51樓發表于: 2019-11-01 09:51

只看該作者 | 小中大

FX2N+485BD與數為溫控器通訊參考本例做法,目前只先做讀取資料
RS D10 K17 D50 K40
請問我通訊速率9600,格式8N1,MODBUS ASCI,D8120=H0C80 M8161=OFF
我現在想讀0000地址,D203=H0.D204=H0 資料長度D205=H0 D206=H3
但我只有看到D50~D66的資料,表示數位溫度控制器沒回應是嗎?
STX和結束碼是否有影響?可以抓得出來問題在哪裡嗎?

[ 此帖被kevinsonq在2019-11-01 18:40重新編輯 ]

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 989 個
工控威望: 8892 點
下載積分: 15635 分
在線時間: 943(小時)
注冊時間: 2014-05-23
最后登錄: 2025-06-01
查看anlyl2014的主題 / 回貼

52樓發表于: 2019-11-01 20:13

只看該作者 | 小中大

沒有儀表手冊，不能詳細了解在哪出問題，但是，從“請問我通訊速率9600,格式8N1,MODBUS ASCI,D8120=H0C80 ”這里看，D8120=C80不正確，如果是8N1 9600的話，應設成：110010000001；16進制為C81；你還可以用MODSCAN32軟體，測試儀表這邊設定是否OK，然后，再用PLC通訊，把問題范圍縮小。

[ 此帖被anlyl2014在2019-11-01 21:10重新編輯 ]

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 989 個
工控威望: 8892 點
下載積分: 15635 分
在線時間: 943(小時)
注冊時間: 2014-05-23
最后登錄: 2025-06-01
查看anlyl2014的主題 / 回貼

53樓發表于: 2019-11-01 21:03

只看該作者 | 小中大

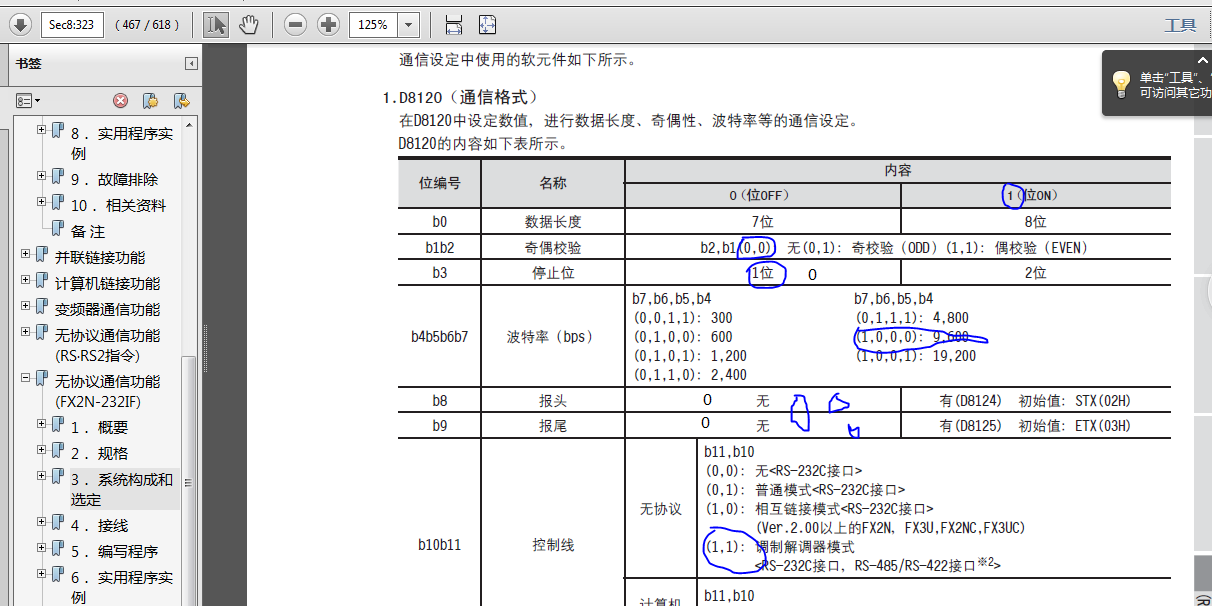

這是通訊手冊載圖

本帖最近評分記錄：

下載積分:+2(kevinsonq) 熱心助人！

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

kevinsonq

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 43 個
工控威望: 92 點
下載積分: 570 分
在線時間: 15(小時)
注冊時間: 2019-10-09
最后登錄: 2023-06-12
查看kevinsonq的主題 / 回貼

54樓發表于: 2019-11-01 22:00

只看該作者 | 小中大

感謝回覆!
D8120=C81 我也試過,但忘了改過當時是否有斷電再送電,我會再試試C81
儀表也用modbus 測試軟體測試過是沒問題的,可以直接輸入修改儀表設定值

[ 此帖被kevinsonq在2019-11-01 22:13重新編輯 ]

kevinsonq

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 43 個
工控威望: 92 點
下載積分: 570 分
在線時間: 15(小時)
注冊時間: 2019-10-09
最后登錄: 2023-06-12
查看kevinsonq的主題 / 回貼

55樓發表于: 2019-11-07 10:18

只看該作者 | 小中大

引用
引用第51樓kevinsonq于2019-11-01 09:51發表的 :
FX2N+485BD與數為溫控器通訊參考本例做法,目前只先做讀取資料
RS D10 K17 D50 K40
請問我通訊速率9600,格式8N1,MODBUS ASCI,D8120=H0C80 M8161=OFF
我現在想讀0000地址,D203=H0.D204=H0 資料長度D205=H0 D206=H3

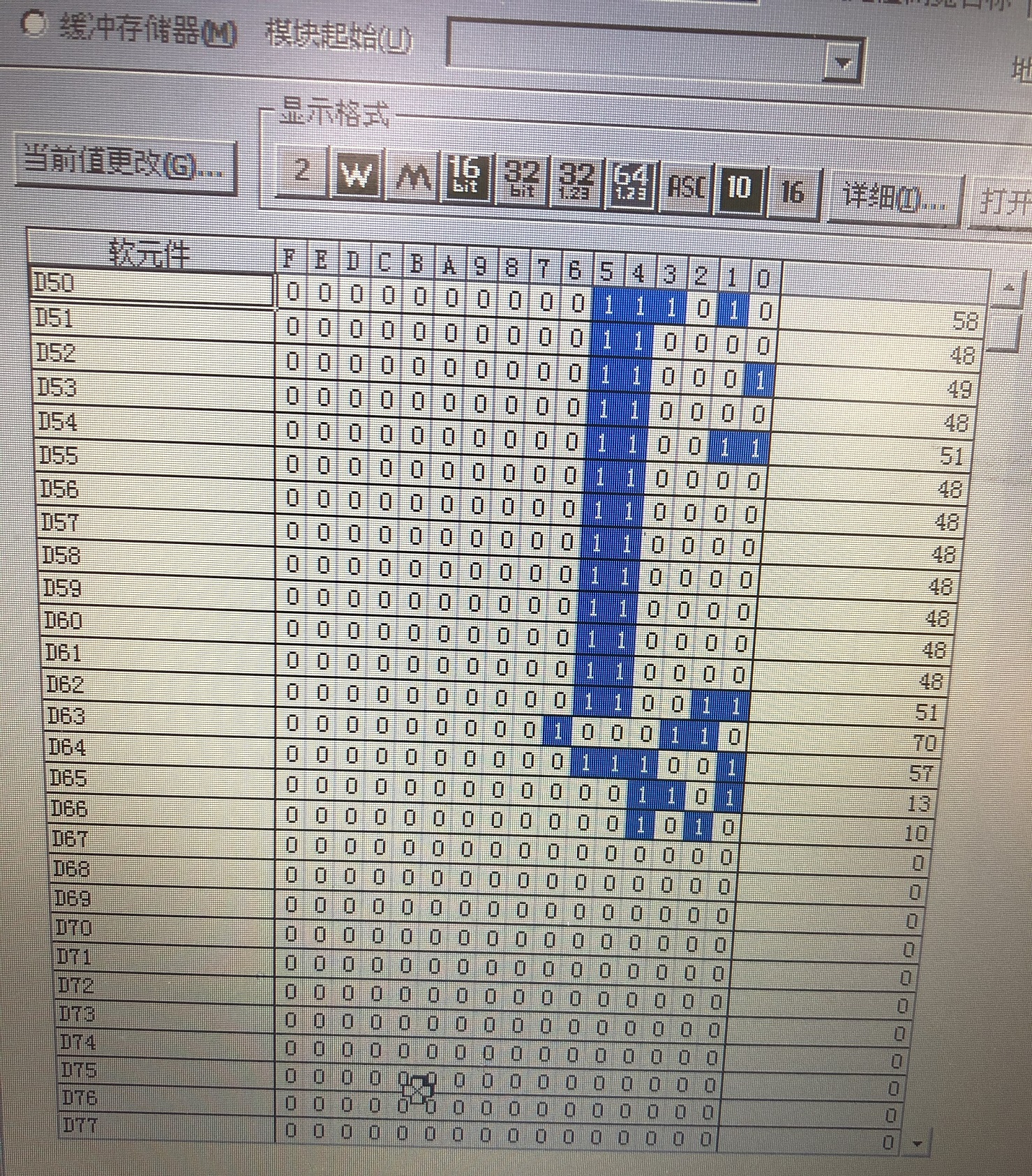

但我只有看到D50~D66的資料,表示數位溫度控制器沒回應是嗎?
.......

D8120=HC80改HC81
LDF M0
SET M8122
無法接收
後來改成
LDI M8123
SET M8122
才能接收,接收讀到的資料卻看不懂也不是我要的.

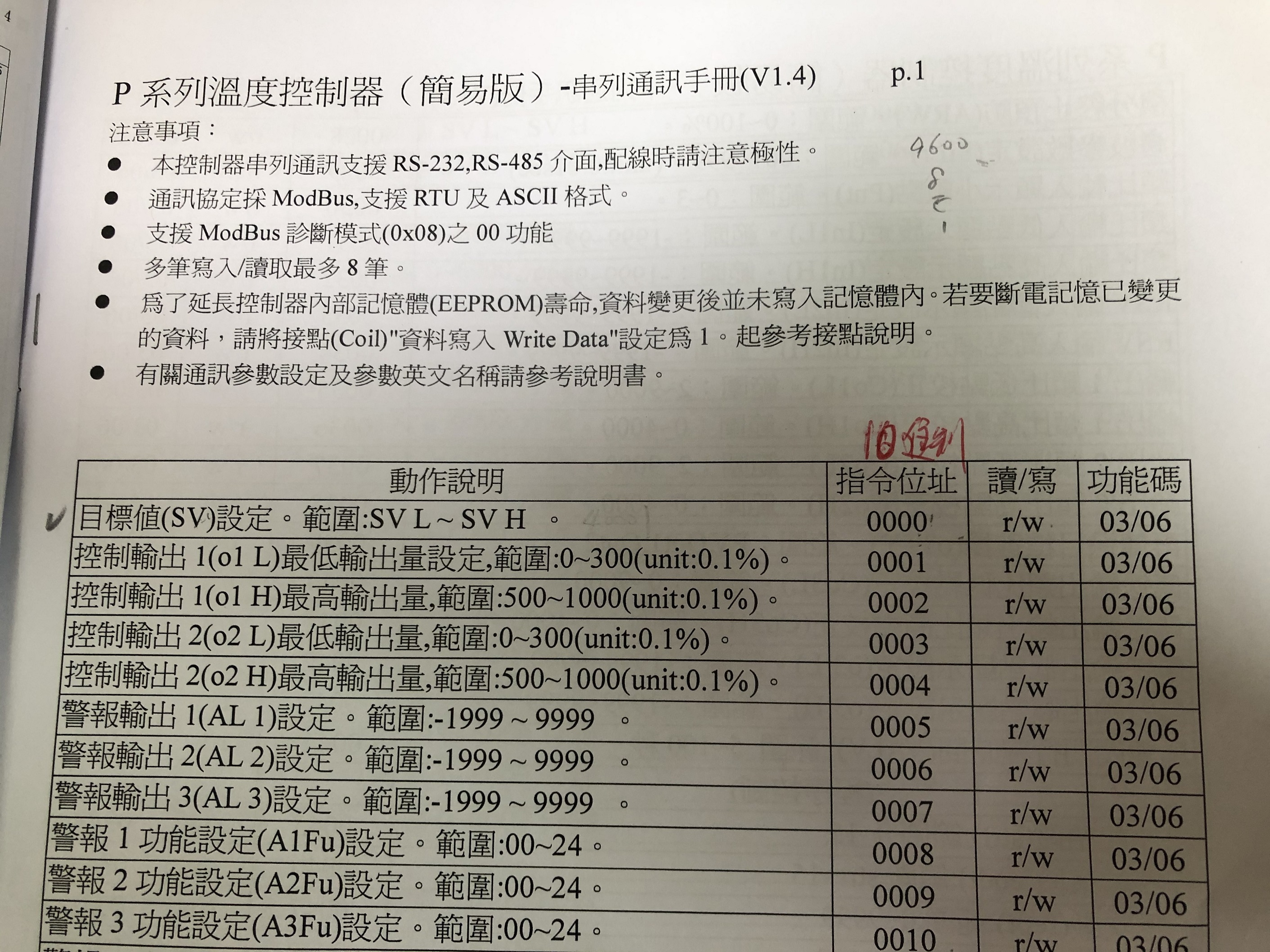

附上我仿板主大師的例子寫的及溫控器通訊手冊,
很多地方不懂還請包涵指教,請看看我是哪裡不對.
另外現在試著用版主另一個RTU和變頻器通訊的例子學習試試.

[ 此帖被kevinsonq在2019-11-07 10:38重新編輯 ]

附件：

P系列通訊說明書.pdf (175 K) 下載次數:32
網站提示: 請不要用迅雷下載附件，容易出錯

附件：

p50e ASCII.rar (159 K) 下載次數:30
網站提示: 請不要用迅雷下載附件，容易出錯

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 989 個
工控威望: 8892 點
下載積分: 15635 分
在線時間: 943(小時)
注冊時間: 2014-05-23
最后登錄: 2025-06-01
查看anlyl2014的主題 / 回貼

56樓發表于: 2019-11-07 20:35

只看該作者 | 小中大

看了你的手冊，你這份手冊只是地址，看不到如何設置通訊參數，看不到如：設定溫控表的通訊站號，通訊速率，格式等等參數；從附檔看，PLC程序要讀H0開始，共3個存儲器，讀代碼若按臺達變頻器格式是沒有錯的，但是，要正確顯示程序還要加一些才可以正確顯示，D500只是顯示第一個存儲器內容；另外，你最好提供更詳細的溫控器的通訊手冊，看看是否與臺達變頻器格式類似。

本帖最近評分記錄：

下載積分:+2(kevinsonq) 真誠感謝！
