abs1357

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 83 個
工控威望: 210 點
下載積分: 5278 分
在線時間: 100(小時)
注冊時間: 2012-07-05
最后登錄: 2019-09-25
查看abs1357的主題 / 回貼

樓主發表于: 2014-01-05 20:10

只看樓主 | 小中大

絲桿是16mm，細分設置有200/400/800/1600，比如說設置為400那么就是PLC給400個脈沖轉一圈，請問在程序里要怎么寫才能實現它1個脈沖走0.1mm？

killking998

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 927 個
工控威望: 7400 點
下載積分: 17389 分
在線時間: 1713(小時)
注冊時間: 2007-08-07
最后登錄: 2024-06-24
查看killking998的主題 / 回貼

1樓發表于: 2014-01-05 20:39

只看該作者 | 小中大

樓主的16MM是直徑吧如果是一轉16mm就把細分調成1600就行了

王大餅

承接上海周邊地區非標電氣設計。QQ864539117

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 360 個
工控威望: 3477 點
下載積分: 5379 分
在線時間: 556(小時)
注冊時間: 2010-11-12
最后登錄: 2016-06-04
查看王大餅的主題 / 回貼

2樓發表于: 2014-01-05 21:50

只看該作者 | 小中大

導程16mm，細分1600，那么每脈沖當量為16/1600mm=0.01mm

承接上海周邊地區非標電氣設計。QQ864539117

wanghao

不積跬步，無以至千里

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 240 個
工控威望: 1318 點
下載積分: 954 分
在線時間: 254(小時)
注冊時間: 2009-12-28
最后登錄: 2024-05-23
查看wanghao的主題 / 回貼

3樓發表于: 2014-01-05 21:55

只看該作者 | 小中大

過來學習下！

ajd186

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 566 個
工控威望: 857 點
下載積分: 35905 分
在線時間: 278(小時)
注冊時間: 2013-08-01
最后登錄: 2025-05-14
查看ajd186的主題 / 回貼

4樓發表于: 2014-01-06 10:07

只看該作者 | 小中大

用浮點運算寫。具體點就是伺服電機轉一圈負載走多少mm除以你的細分數等于0.1mm。

lipingsr

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 264 個
工控威望: 419 點
下載積分: 1223 分
在線時間: 232(小時)
注冊時間: 2013-12-01
最后登錄: 2024-10-29
查看lipingsr的主題 / 回貼

5樓發表于: 2014-01-06 11:09

只看該作者 | 小中大

伺服可以設置電子齒輪

步進的話沒的電子齒輪設，但可以在PLC程序里設一個虛擬的電子齒輪，

程序計算時按1個脈沖走0.1mm寫，實際脈沖輸出時，再乘上電子齒輪比，
虛擬的電子齒輪在觸模屏上設置，用起來比伺服電機的還方便。

陳大圍

工控新人，還請多多指教

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 878 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1848(小時)
注冊時間: 2011-04-17
最后登錄: 2025-05-24
查看陳大圍的主題 / 回貼

6樓發表于: 2014-01-06 12:42

只看該作者 | 小中大

引用
引用第5樓lipingsr于2014-01-06 11:09發表的 :
伺服可以設置電子齒輪

步進的話沒的電子齒輪設，但可以在PLC程序里設一個虛擬的電子齒輪，

程序計算時按1個脈沖走0.1mm寫，實際脈沖輸出時，再乘上電子齒輪比，
.......

虛擬電子齒輪怎么在PLC程序里設置，能舉個例子嗎

專心學工控技術，請各位幫忙指教

ajd186

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 566 個
工控威望: 857 點
下載積分: 35905 分
在線時間: 278(小時)
注冊時間: 2013-08-01
最后登錄: 2025-05-14
查看ajd186的主題 / 回貼

7樓發表于: 2014-01-06 14:02

只看該作者 | 小中大

圖片：

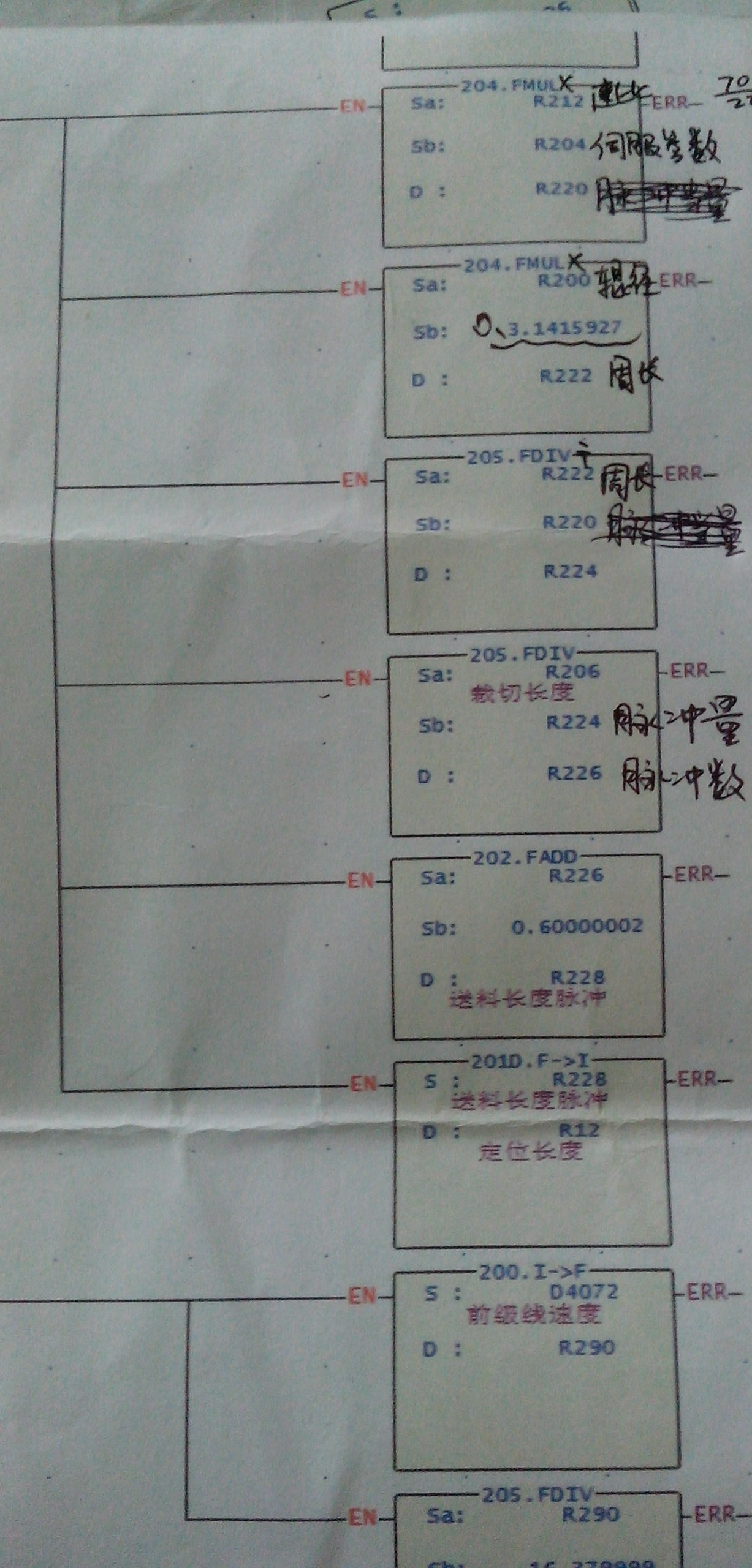

這個剛開始是很難理解。其實就是一系列的運算。附張圖看對你有沒有幫助。圖中用的是永宏的plc.不明白可聯系我qq541236362

[ 此帖被ajd186在2014-01-06 14:34重新編輯 ]

abs1357

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 83 個
工控威望: 210 點
下載積分: 5278 分
在線時間: 100(小時)
注冊時間: 2012-07-05
最后登錄: 2019-09-25
查看abs1357的主題 / 回貼

8樓發表于: 2014-01-08 12:03

只看該作者 | 小中大

真是學習了
如果電機轉一圈是59mm，要一個脈沖轉0,1mm程序里要怎寫它的算法呢？細分應該設置多少轉一圈才能達到要求呢？

abs1357

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 83 個
工控威望: 210 點
下載積分: 5278 分
在線時間: 100(小時)
注冊時間: 2012-07-05
最后登錄: 2019-09-25
查看abs1357的主題 / 回貼

9樓發表于: 2014-01-08 12:09

只看該作者 | 小中大

引用
引用第4樓ajd186于2014-01-06 10:07發表的 :
用浮點運算寫。具體點就是伺服電機轉一圈負載走多少mm除以你的細分數等于0.1mm。

可是發脈沖的都是整數的呀，用浮點有的還是有點數，如果我要讀出它的脈沖當前值做顯示和實際設置的值有點不一樣了

ajd186

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 566 個
工控威望: 857 點
下載積分: 35905 分
在線時間: 278(小時)
注冊時間: 2013-08-01
最后登錄: 2025-05-14
查看ajd186的主題 / 回貼

10樓發表于: 2014-01-08 12:56

只看該作者 | 小中大

引用
引用第8樓abs1357于2014-01-08 12:03發表的 :
真是學習了
如果電機轉一圈是59mm，要一個脈沖轉0,1mm程序里要怎寫它的算法呢？細分應該設置多少轉一圈才能達到要求呢？

程序是一樣的，只是數據不一樣而已。59/590=0.1

ajd186

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 566 個
工控威望: 857 點
下載積分: 35905 分
在線時間: 278(小時)
注冊時間: 2013-08-01
最后登錄: 2025-05-14
查看ajd186的主題 / 回貼

11樓發表于: 2014-01-08 13:09

只看該作者 | 小中大

浮點運算只是一個過程，所得的數據要轉換成整數才能使用。
