樓主  發表于: 2013-03-05 20:16
用PLC構成噴泉的控制。用燈L1~L12分別代表噴泉的12個噴水注。
(1)控制要求:按下起動按鈕后,隔燈閃爍,L1亮0.5秒后滅,接著L2亮0.5秒后滅,接著L3亮0.5秒后滅,接著L4亮0.5秒后滅,接著L5、L9亮0.5秒后滅,接著L6、L10亮0.5秒后滅,接著L7、L11亮0.5秒后滅,接著L8、L12亮0.5秒后滅,L1亮0.5秒后滅,如此循環下去,直至按下停止按鈕。

(2)I/O分配
輸入 輸出
(常開)起動按鈕:I0.0 L1:Q0.0 L5、L9:Q0.4
(常閉)停止按鈕:I0.1 L2:Q0.1 L6、L10:Q0.5
L3:Q0.2 L7、L11:Q0.6
L4:Q0.3 L8、L12:Q0.7

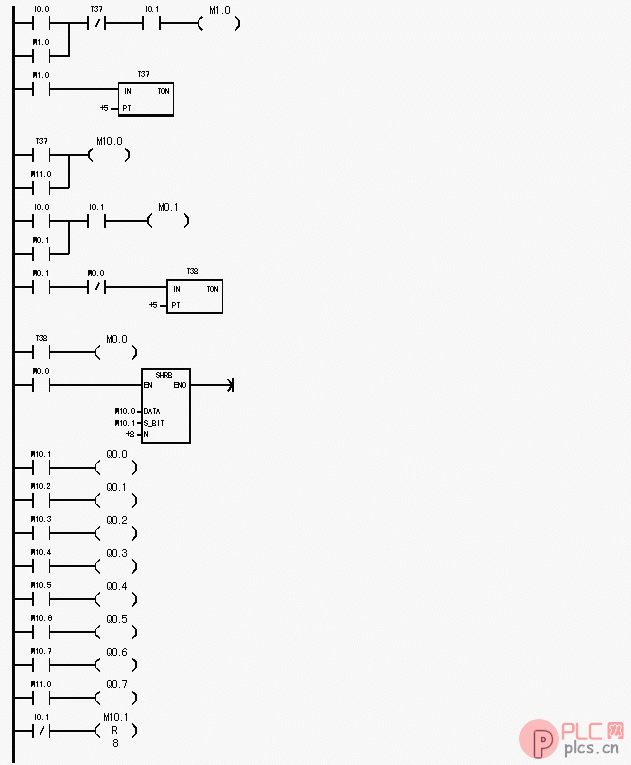

(3)噴泉控制梯形圖
梯形圖程序如圖5-10所示。
分析:應用移位寄存器控制,根據噴泉模擬控制的8位輸出(Q0.0~Q0.7),須指定一個8位的移位寄存器(M10.1~M11.0),移位寄存器的S-BIT位為M10.1,并且移位寄存器的每一位對應一個輸出。如圖5-9所示。

圖5-9 移位寄存器的位與輸出對應關系圖
梯形圖:



在移位寄存器指令中,EN連接移位脈沖,每來一個脈沖的上升沿,移位寄存器移動一位。移位寄存器應0.5s移一位,因此需要設計一個0.5s產生一個脈沖的脈沖發生器(由T38構成)。
M10.0為數據輸入端DATA ,根據控制要求,每次只有一個輸出,因此只需要在第一個移位脈沖到來時由M10.0送入移位寄存器S-BIT位(M10.1)一個“1”
wjwjwjwj
級別: 略有小成
精華主題: 0
發帖數量: 244 個
工控威望: 427 點
下載積分: 882 分
在線時間: 319(小時)
注冊時間: 2009-02-13
最后登錄: 2025-04-26
查看wjwjwjwj的 主題 / 回貼
1樓  發表于: 2013-03-05 20:17
問題是實際上是兩位點亮,移動
我產理解是,從Q0.0到Q0.7一個一個點亮,即先亮Q0.0其它滅,再Q(mào)0.1亮其它滅……
[ 此帖被wjwjwjwj在2013-03-05 20:22重新編輯 ]
wjwjwjwj
級別: 略有小成
精華主題: 0
發帖數量: 244 個
工控威望: 427 點
下載積分: 882 分
在線時間: 319(小時)
注冊時間: 2009-02-13
最后登錄: 2025-04-26
查看wjwjwjwj的 主題 / 回貼
2樓  發表于: 2013-03-05 20:24
發現每次都有兩位接通,而不是一位一位的,很郁悶。
tkggtdkjpl
工欲善其事,必先利其器!
級別: 網絡英雄

精華主題: 1 篇
發帖數量: 3457 個
工控威望: 20996 點
下載積分: 33507 分
在線時間: 1801(小時)
注冊時間: 2010-01-03
最后登錄: 2025-05-28
查看tkggtdkjpl的 主題 / 回貼
3樓  發表于: 2013-03-06 07:58
當你M10.1輸出后你要復位M10.0
自動化單機,生產線,項目編程調試!
tkggtdkjpl
工欲善其事,必先利其器!
級別: 網絡英雄

精華主題: 1 篇
發帖數量: 3457 個
工控威望: 20996 點
下載積分: 33507 分
在線時間: 1801(小時)
注冊時間: 2010-01-03
最后登錄: 2025-05-28
查看tkggtdkjpl的 主題 / 回貼
4樓  發表于: 2013-03-06 08:00
你是從M10.0開始移的,
M10.0移動一次后,你要把M10。0復位。
看你的程序T37時間可設短一點或用別的方法復位M10。0
自動化單機,生產線,項目編程調試!
wjwjwjwj
級別: 略有小成
精華主題: 0
發帖數量: 244 個
工控威望: 427 點
下載積分: 882 分
在線時間: 319(小時)
注冊時間: 2009-02-13
最后登錄: 2025-04-26
查看wjwjwjwj的 主題 / 回貼
5樓  發表于: 2013-03-06 10:20
謝了,試試看
wjwjwjwj
級別: 略有小成
精華主題: 0
發帖數量: 244 個
工控威望: 427 點
下載積分: 882 分
在線時間: 319(小時)
注冊時間: 2009-02-13
最后登錄: 2025-04-26
查看wjwjwjwj的 主題 / 回貼
6樓  發表于: 2013-03-06 14:43
搞定了,就是網絡4,M0.1的啟動改為用T37來啟動就可以了
