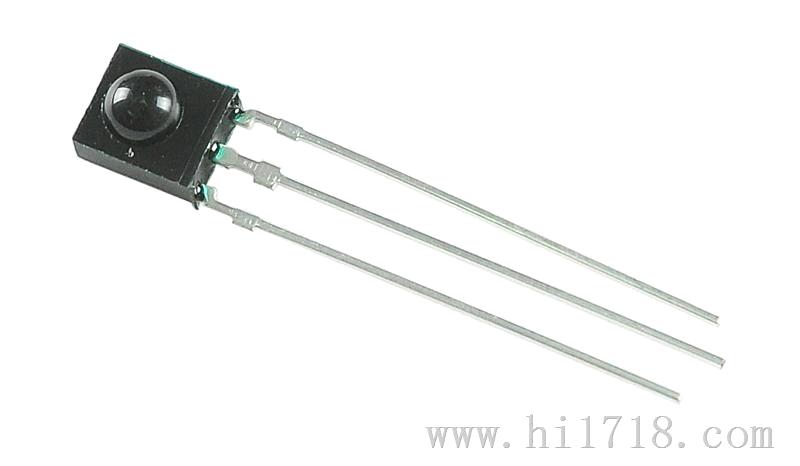

小體積紅外接受頭IRM38B是不是和光敏二極管用法相同，都是用來接受紅外信號。可是我給它加5V電之后，輸出端一直有0.6伏左右的電壓輸出，用一個紅外發光二極管對著它的接受頭，它對紅外發光二極管沒有反應，不知道什么原因，以下是在網上搜的一些資料，望知道的人指教：
1、描述：
IRM38B 內含高速高靈敏度PIN 光電二極管和
低功耗、高增益前置放大IC,采用塑封內屏
蔽，在紅外遙控系統中作為接收器使用。
2、主要特性：
*模塊封裝；內屏蔽；
*寬工作電壓，2.7-5.5 V；
*低功耗；
*輸出匹配TTL、CMOS 電平，低電平有效;
小體積紅外接收頭IRM38B 引腳說明紅外接收頭內部放大器的增益很大,很容易引起干擾,因此
在接收頭的供電腳上須加上濾波電容,一般在22uf 以上。（供電腳上須加上濾波電容是指電源正負極間加電容，還是輸出端與負極間加電容），

它帶驅動才能體現

這個應該是電源 + 與 -  之間的濾波。如果你加在輸出端則會影響輸出信號的靈敏度。

這個是紅外線接收頭，一般紅外線遙控上經常用。你直接用紅外發光管照肯定沒反應，要經過38K的頻率調制才行。你可以用家用遙控器試下。

紅外光為不可見光，人眼看不見。我為了辨認它是否發光，和它串聯一個普通的發光二極管和一個限流電阻。接通電源，只要普通的發光二極管亮，就能說明紅外發光二極管也發光，買了一個指針式萬用表，上面也有檢測紅外光的功能。紅外發光二極管好像大頭帶淺盤的一端為正極，小頭為負極（這點有些和網上說的不一樣，正好一反），因?yàn)榘淳W(wǎng)上查的說法，接不亮（通過和它串聯普通的發光二極管辯認），反過來就亮了，要不就是紅外發光二極管也要反接在電路中？
說了這么多，但是怎么把紅外發光二極管調頻到38K呢？

看來老兄是剛?cè)腴T啊！你到網上搜下38K的調制電路一大把。不過做起來比較麻煩，你身邊有電視的或者任何家用的遙控器嗎？用遙控器對著接收頭按就能試出來了。

哪電腦用的紅外通訊又是怎么情況

今天找了一個遙控器對著接收頭試了一下，當遙控器沒按下時，中間的那個腳輸出電壓0.6V左右，當遙控器按下時，接收頭輸出電壓變?yōu)?.5左右，電壓變化怎么這么小。是不是當接受到信號時，輸出電壓應該從0.6V轉變到5V。

你測量的方法不對，一般接收頭是集電極開路輸出。萬用表的紅色表筆放在電源正黑色表筆放在輸出信號上量，因?yàn)檫b控器的信號時脈沖串最好用指針式萬用表，這樣反應速度快能看清指針抖動。你可以接個發光二極管這樣看的真切。

不僅我的測量方法不對，可能我線接的也不對，細心的不知道有沒有看出來，有一張圖上標的有點矛盾，就是GND和輸出OUT的兩個腳，我又在網上搜了，說這個紅外接受頭的型號為L(zhǎng)F00038B，可以搜不到它的說明書。

英文是對的。

按十樓的說法，英文是對的。OUT輸出高電平，然后用遙控器，對著接受頭按下去。用指針萬用表測量OUT與GND，指針來回抖動。
