我用臺達好象仿真不了啊，哥們真的仿真嗎？

PLS升沿有效PLF下降沿有效

臺達對于FOR指令和PLS指令，應當可以仿真，可以先試簡單一點的程序。

剛剛以樓主的程序?yàn)闃颖�，就PLS指令作了一個簡單的觀察，貼出在另一個論壇；
樓主可以去看看，標題：從PLS指令的一個問題說開去（臺達PLC）
http://bbs.gkong.com/dispbbs.asp?Boardid=2&id=300738&star=#1582790

我考慮了一下這個程序，實際上影響該結果的還是我們經常討論的一些內容：PLC的掃描方式，PLC的雙線圈問題。
對于臺達PLC而言，每次掃描到PLS指令時，它只判斷PLS前面的條件是否有OFF-->ON的過程，有則會將線圈導通一個掃描周期；當然因?yàn)殡p線圈的存在，之后遇到新的線圈觸點后它就又判斷后一個PLS的條件，有OFF-->ON的過程則繼續導通，否則斷開。在這種情況下線圈當然無法再保持一個掃描周期了。。（可以理解為，第一個PLS后線圈的結果不會帶到下一個PLS中去。）
再回到這段程序，如果沒有FOR K100……NEXT的循環，那么在C1=K44的時候，最后邊的這個M120是有可能導通的，但因?yàn)橛辛搜�環程序，在第二次循環時C1=K44的條件仍然滿足著，所以沒有了OFF-->ON的過程，PLS M120指令執行后M120就被斷開，最終跳出循環程序的結果就是M120無法被導通。那么在C1等于其他值的時候，M120也只是在執行第一次循環時能夠被導通一下，再掃描到下一個PLS M120的時候就會立即被斷開，最終的結果也是M120無法被導通。
----------------------
而對于三菱的PLC，它不僅看PLS前面的條件是否有OFF-->ON的過程，還要看上一行程序中線圈觸點的條件是否為ON，可以理解為上一個PLS的結果會帶到下一個PLS上來。所以連續的幾個PLS條件都滿足的話，它只有第一個PLS指令會將線圈導通。而如果這幾個連續的PLS中間有一個條件是OFF的，那么該指令執行后會將線圈的狀態刷新為OFF，在之后緊接著的一個PLS指令后又能導通一個線圈。。。如此循環。
所以如果這段程序是用于三菱的PLC，那么結果就會變成這樣：
1.無視循環程序的存在，循環程序不會影響到最終M120的結果；
2.如果C1=K7、M607為ON，則第一個PLS是能夠?qū)�M120導通的，直到第二個PLS指令執行后將M120斷開；
3.在C1=K7、M607為ON時，即使將C1=...的條件去掉，強行置位其他各PLS指令的導通條件，其他的PLS指令也不能導通M120；
4.如果C1=K44、M660為ON，其他的PLS指令的條件都不能滿足，則執行完C1=K44這行的PLS指令后M120會被導通；即使有FOR……NEXT的循環程序，在最后一個循環執行完C1=K44這行的PLS指令后，M120也是導通的，一直維持到本次掃描到END指令。

PLS  意思：上升沿檢測命令，它只檢測一個上升沿的瞬間，而且只是一個掃描周期，而且如果
           吧ld m120 的指令寫在PLS m120 之前的話，哪怕pls m120 滿足條件，上面的那個
           ld m120 也不會執行的。所以只能寫在pls m120 之下。

他是不受掃描周期影響的，是通過中斷方式工作的，所以只在等于7是通一下

    特將15樓提到的“簡單觀察”摘來貼出，可作為16樓的一個解釋。

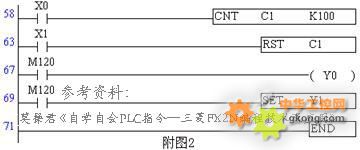

    1）在樓主程序（附圖1、略）的基礎上，可補充C1的計數程序、再加上對M120的觀察來進行試驗，增加部分的程序見附圖2。PLC為臺達ES2，編程軟件WPLSoft。


    運行程序，強制M607接通，通斷X0使C1計數到K7時，Y0、Y1均未接通；至K23、K27、K29、K44時，Y0、Y1亦未接通。
   從試驗可看出，在FOR指令的循環體之外，M120是沒有接通過的；那么，我們可以再來看看循環體內的情況。

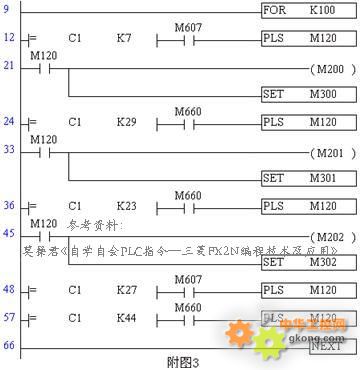

    2）在PLS指令之后，插入OUT M200、SET M300等進行觀察，變動部分見附圖3。


    運行程序，強制M607接通，通斷X0使C1計數到K7時，M200顯示斷開、M300接通，但M301、M302均未接通（當然M201、M202也未接通）。
    M300的接通，說明M120曾接通過；但執行到下一條PLS M120指令時，由于其執行條件是斷開的，故又使M120復位——這類同于《自學自會PLC指令——三菱FX2N編程技術及應用》所介紹的現象。

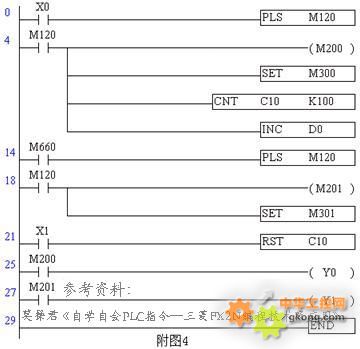

    3）可以來看一個更簡單的示例，參見附圖4。


    運行程序，接通X0一次，C10、D0的值各增加1，而M201、M301不接通；這與上面的結論是一致的，即：由于兩次編程了PLS M120，M120未能接通一個掃描周期，而只是接通到下一個PLS M12指令為止。
    因此，通過觀察可知，臺達ES2與三菱FX2N的PLS指令，情況有所不同；進一步試驗可知，臺達ES2多處編程的、同一軟元件的PLS指令，能夠單獨輸出，只與各自的執行條件有關。
