最近做項目遇到一個問題，此前未做個轉盤類項目。
項目描述：一個四工位轉盤機，每個工位都有2個氣缸跟隨工位循環旋轉。
問題描述：在觸摸屏分別有4個工位的操作按鈕，對應4個工位，因?yàn)樵O(shè)備外圍整體是不動的，內部轉盤和外部對應關系位1.2.3.4對應1.2.3.4，也會是1.2.3.4.對應2.3.4.1。
控制要求：無論轉盤怎么轉，觸摸屏按鈕控制永遠對應外部工位，即，當內部1工位與外部一工位對應時，操作觸摸屏1工位按鈕，內部1工位氣缸動作，當內部2工位與外部1工位對應時，操作觸摸屏1工位按鈕，內部2工位氣缸動作，依次類推。
當前思路：在外部1工位用三個接近開關組合，內部工位裝上不同的組合塊，例如 001.011.111.110.以此判斷內部哪一個工位當前與外部1工位對應，其余工位的對應關系可以推算出來。
個人感受：目前只有這一個思路，雖然程序還沒開始寫，但感覺這種思路，寫的話程序量會很大，且容易混亂。

征求大家不吝賜教，提供一下優秀的思路，能有類似的程序，請大家支持一下，我借鑒借鑒，感謝感謝！

引用

引用樓主電氣小學生于2024-12-30 09:52發表的 三菱轉盤控制程序 :
最近做項目遇到一個問題，此前未做個轉盤類項目。
項目描述：一個四工位轉盤機，每個工位都有2個氣缸跟隨工位循環旋轉。
問題描述：在觸摸屏分別有4個工位的操作按鈕，對應4個工位，因?yàn)樵O(shè)備外圍整體是不動的，內部轉盤和外部對應關系位1.2.3.4對應1.2.3.4，也會是1.2.3.4.對應2.3.4.1。
控制要求：無論轉盤怎么轉，觸摸屏按鈕控制永遠對應外部工位，即，當內部1工位與外部一工位對應時，操作觸摸屏1工位按鈕，內部1工位氣缸動作，當內部2工位與外部1工位對應時，操作觸摸屏1工位按鈕，內部2工位氣缸動作，依次類推。
當前思路：在外部1工位用三個接近開關組合，內部工位裝上不同的組合塊，例如 001.011.111.110.以此判斷內部哪一個工位當前與外部1工位對應，其余工位的對應關系可以推算出來。
.......

觸摸屏用威綸通。

你用的事分割器還是伺服呢？

引用

引用第2樓夢雨天涯于2024-12-30 10:14發表的  :
你用的事分割器還是伺服呢？

分割器

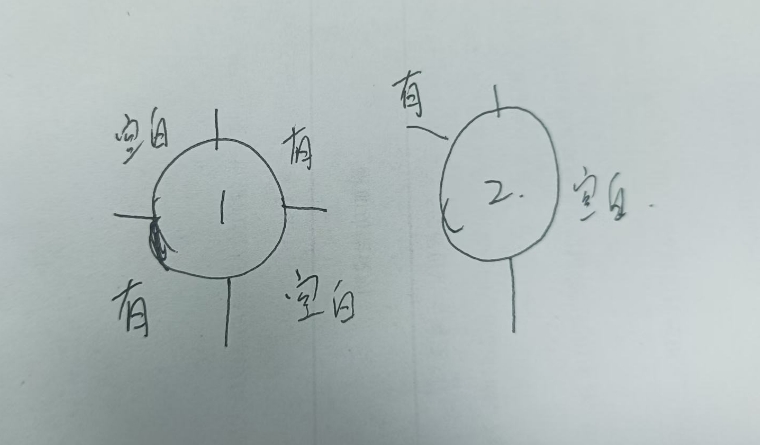

按照你的思路，分割片1和2應該組成0000,0001,0010,0011，這四種組合0,1,2,3。然后你還需要增加一個到位，也就是分割器空白靜止的部分，就是讓上面氣缸到位動作的型號。那么0000的時候，就是1號氣缸動作，0001就是2號，至此類推，分割片1和2的機械加工就是，分割片1是做兩個90度，180度對稱，分割片2是180，然后兩個重疊，組成上面說的2進制就行

從原點開始，內部旋轉一個工位到位，就記錄一次狀態，然后轉一次就傳遞一次狀態。不知道這樣能不能幫助到你。

SFLT指令，分割器加半圓

做過類似的項目。上電復位后屏上彈出對話框輸入當前轉臺對應1工位的編號，這樣就會一 一對應了。
然后用移位指令。

在4個工位安裝一個光電開關，轉盤上只裝1個感應片 ，通過光電開關ON信號，判斷出當前工位，推算出應該動哪個氣缸

有3個方向
1、一個是觸摸屏端做 另外一個是PLC端做  觸摸屏用安全顯示的功能做
2、PLC端做 考慮觸發的條件是不變的 輸出端發生改變
3、最簡單的  機構設計改變一下 分割器用中間不跟隨分割器動動的分割器
總的來說  3是最簡單的 也是最常用的

9樓正解，學習了
