樓主  發表于: 2013-01-26 09:10
圖片:
圖片:

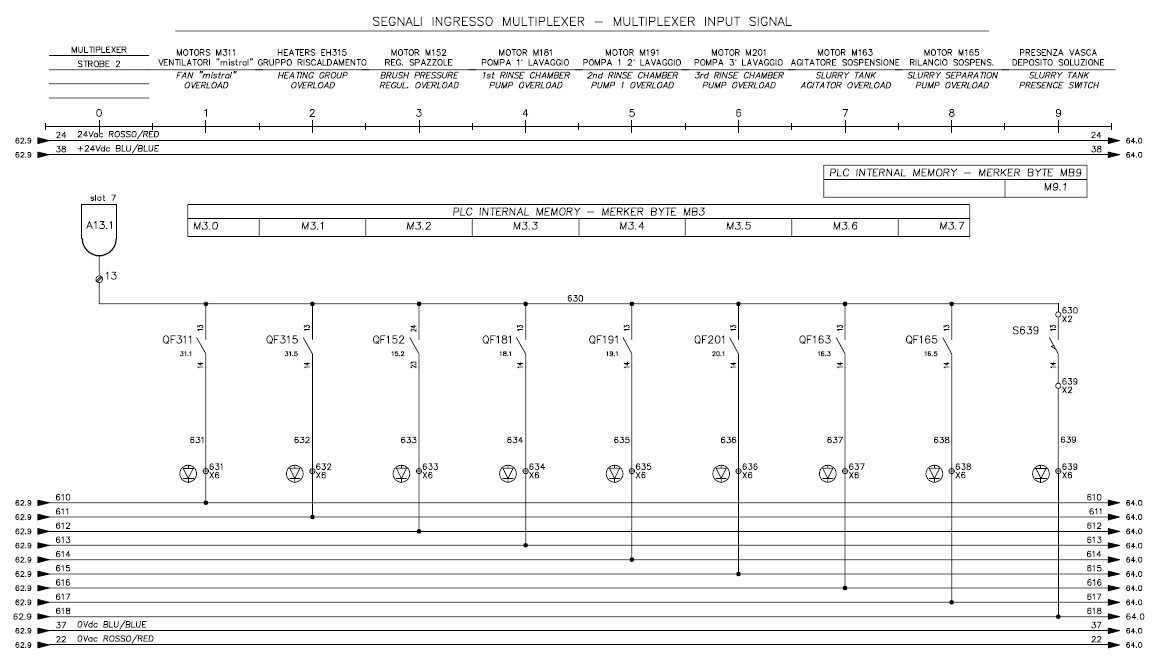

在下有幸所見有進口設備,果然與眾不同,電路圖I點復用,請大家分析是何道理,見附件!
znz43
工控職業已成回憶 只因愛好常回家園 樂此不疲
級別: 工控俠客

精華主題: 0
發帖數量: 1059 個
工控威望: 4902 點
下載積分: 7356 分
在線時間: 2563(小時)
注冊時間: 2010-06-24
最后登錄: 2025-05-27
查看znz43的 主題 / 回貼
1樓  發表于: 2013-01-26 11:05
有隔離二極管,630和640看那根線為高電平,是高電平的那組輸入有效。這是省輸入點的方法,撥碼開關輸入就用這方法。
出門打工難,打工學藝難,學藝拜師難,找到好師傅更難。
贈人玫瑰,手留余香。舍得舍得,有舍才有得。
個性人生
級別: 探索解密
精華主題: 0
發帖數量: 79 個
工控威望: 169 點
下載積分: 611 分
在線時間: 123(小時)
注冊時間: 2009-11-16
最后登錄: 2023-09-24
查看個性人生的 主題 / 回貼
2樓  發表于: 2013-01-27 12:07
這是進口電器上的控制電路圖
其實是按照線頭的標號來說明去哪里的,你仔細看看就知道了
adeyan
級別: 略有小成
精華主題: 0
發帖數量: 87 個
工控威望: 254 點
下載積分: 693 分
在線時間: 178(小時)
注冊時間: 2008-05-23
最后登錄: 2020-10-22
查看adeyan的 主題 / 回貼
3樓  發表于: 2013-01-27 20:39
無二極管應該也可以吧
高東
知識改變命運,堅忍成就未來
級別: 略有小成
精華主題: 0
發帖數量: 90 個
工控威望: 244 點
下載積分: 659 分
在線時間: 89(小時)
注冊時間: 2008-05-19
最后登錄: 2019-10-25
查看高東的 主題 / 回貼
4樓  發表于: 2013-01-29 14:06
我感覺這個就像一個矩陣電路一樣 呵呵
plc660
級別: 探索解密
精華主題: 0
發帖數量: 71 個
工控威望: 187 點
下載積分: 2125 分
在線時間: 27(小時)
注冊時間: 2012-03-30
最后登錄: 2025-05-17
查看plc660的 主題 / 回貼
5樓  發表于: 2013-02-13 21:03
看起來是復雜實際上簡單。
這是一個第七位(shot7)數字量輸入模塊,共有9個DI輸入接線端子。看的時候需從上到下看,上面英文為下面對應DI的功能解釋。610~618為線號,24和38為電源+DC24線號,22和37為-DC24線號。A13.2為接線端子,640為來自A13.2公共端.
箭頭方向是從哪里來到哪里去。
謙卑虔誠
double
級別: 探索解密
精華主題: 0
發帖數量: 26 個
工控威望: 114 點
下載積分: 578 分
在線時間: 5(小時)
注冊時間: 2009-10-23
最后登錄: 2019-07-30
查看double的 主題 / 回貼
6樓  發表于: 2013-02-19 10:27
和單片機io電路相似,采用輪詢工作方式,
當A13.1選通時,讀取9個DI輸入點狀態并映射到MB3和m9.1;
當A13.2選通時,讀取9個DI輸入點狀態并映射到MB3和m9.2;
A13.1與A13.2不能同時選通。
二極管必須使用,防止信號逆流。
hblovetian
新手,望各位大哥大姐指點。
級別: 略有小成
精華主題: 0
發帖數量: 242 個
工控威望: 492 點
下載積分: 6069 分
在線時間: 146(小時)
注冊時間: 2010-11-04
最后登錄: 2025-05-26
查看hblovetian的 主題 / 回貼
7樓  發表于: 2013-02-22 21:58
路過···············
希望各位多多指點。謝謝!
