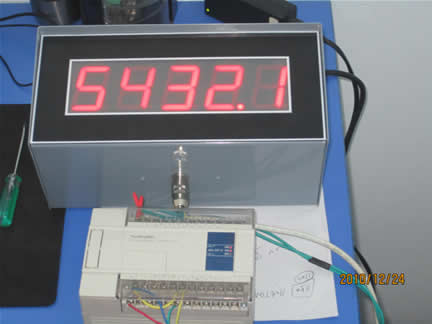

上圖是和信捷PLC試驗現場，只占用PLC的兩個輸出端，可顯示PLC程序內的任意寄存器數值。其他晶體管輸出的PLC應該也可以。

接線方式：①24V②0V③數據信號④時鐘信號

有需要或者有興趣的話可以和聯系下，一起再深入研究開發下。

電話：186 6379 0602 QQ:1233 0 7611

我先來研究下！

難道PLC輸出高速脈沖？  然后使用單片機的輸入中斷來計數？  最后顯示在LED 上？

還有就是，我覺得那個小數點可能只是做的一個效果？

不知對否？ 請LZ指教！

另一種：
PLC不是有2個輸出點么！Y1時鐘，Y2數據。
LED有5位。。。
想辦法將Y1做成LED的5位時鐘(就是分成5段啦)，每一個時鐘對應LED的一位，然后單片機對這一段時鐘內的Y2進行計數。

例如
單片機對Y1時鐘計數，當Y1輸出OFF--->ON時（Y1發出第一個時鐘），對應LED的第一位8段數碼管，PLC發出Y2，單片機計數。
如此這般完成其余4位。。。單片機就會有5個數據值(個位數0~9)，可以做程序將它們組合到一起。。。
同理，做程序將PLC的一個16位D中的10進制轉換成BCD碼，分別將5位BCD碼從Y2輸出。

這種好像太復雜啦。。。（表達不力，減小啦）

自己研究下還可以，沒太大的實際應用價值。無非就是通信或者脈沖輸出。儀表里要有單片機，學員要想掌握還得學單片知識。
