樓主  發表于: 2022-01-24 14:01
好久沒上來了
最近看到了幾篇在討論電路圖設計的文章
所以，就上來現醜一下
有興趣的，再討論

使用軟體：SEE Electrical
這是一套簡單易上手的軟體
官網有出免費個人版
也有教學
大約花個二三天就可以把教學視頻看完了
直接動手作
不用專門培訓
也可以像小弟這樣把圖完成

附上自學的成果

test.pdf (2410 K) 下载次数:280
本帖最近評分記錄：
  • 下載積分:+5(huiming)
  • 下載積分:+5(木林森) 感謝分享！
  • 下載積分:+3(li051005) 感謝分享！
    • 簡單的心，是真正有福
    單純的心，是真正的快樂
    T480 i5-8250U，32GB，SSD：2TB+256G
    ymmfa
    不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。
    級別: 管理員

    精華主題: 8 篇
    發帖數量: 9722 個
    工控威望: 8620 點
    下載積分: 16840 分
    在線時間: 5336(小時)
    注冊時間: 2006-08-10
    最后登錄: 2025-05-13
    查看ymmfa的 主題 / 回貼
    1樓  發表于: 2022-01-29 17:53
    感謝分享！
    特別提醒大家：
    偶爾修改下自己的密碼，以防被盜
    不要在多個網站都用一樣賬號密碼
    偶爾還是要發發貼，回回貼，不要總潛水
    redrock99
    級別: 家園�？�
    精華主題: 0
    發帖數量: 319 個
    工控威望: 554 點
    下載積分: 3735 分
    在線時間: 174(小時)
    注冊時間: 2009-02-04
    最后登錄: 2025-05-12
    查看redrock99的 主題 / 回貼
    2樓  發表于: 2022-02-01 20:28
    圖畫的還是很規整的，整體圖系也很全，可以作為畫圖參考�？墒且话闩_灣同行是把模擬量三個字說為類比，怎么圖里類比輸出按理說都應該是AO，怎么畫的都是DO信號呢？
    另外，這個圖詳細是詳細，不過個人感覺有時候是把簡單的事畫的復雜了，這個圖PLC部分的圖所占篇幅還是太多，最終用戶維護或者看紙質版時會因為頁數太多，影響效率。
    另外一個，我們一般畫圖，控制柜結構圖是單獨的，把要加工的非標件都在一系列結構圖上展示出來，布局圖是布局用的，而不是摻在一起。
    [ 此帖被redrock99在2022-02-01 20:33重新編輯 ]
    payfsl
    級別: 工控俠客
    精華主題: 2 篇
    發帖數量: 2620 個
    工控威望: 2898 點
    下載積分: 40087 分
    在線時間: 488(小時)
    注冊時間: 2010-08-03
    最后登錄: 2025-05-11
    查看payfsl的 主題 / 回貼
    3樓  發表于: 2022-02-02 13:00
    我打不開
    三人行必有我師焉，擇其善者而從之 ，學而不思則罔，思而不學則殆
    szcsdy
    認準目標  努力前行
    級別: 略有小成
    精華主題: 0
    發帖數量: 279 個
    工控威望: 306 點
    下載積分: 3564 分
    在線時間: 40(小時)
    注冊時間: 2021-12-29
    最后登錄: 2024-05-29
    查看szcsdy的 主題 / 回貼
    4樓  發表于: 2022-02-03 00:35
    謝謝分享
    工控產品生產制造業
    litung
    臺灣-李同在
    級別: VIP會員
    精華主題: 2 篇
    發帖數量: 577 個
    工控威望: 3224 點
    下載積分: 14494 分
    在線時間: 406(小時)
    注冊時間: 2009-06-06
    最后登錄: 2025-04-04
    查看litung的 主題 / 回貼
    5樓  發表于: 2022-02-04 19:48
    每個人的想法不同
    沒有一定的標準
    適合自己就好了

    圖多，有規則要找就很快，那個不是理由
    有時一條生產線400多頁的電路圖
    (純電路圖，你要嫌人家產線的圖面太多嗎？)

    有機會看看 IEC 81346
    圖面就參考參考用而己
    電路沒有使用到類比的東西
    那是國外義大利的圖面
    我只是重頭重繪一遍
    就當是拿SEE ELECTRICA來練習用的

    各位大大
    也可以把你們的成品
    分享給大家一起參考、學習

    它的功能沒有EP那個多
    自定也沒那麼多
    但容易上手
    看個教學，二三天時間就能學完
    就可以開始繪圖
    本帖最近評分記錄：
  • 下載積分:+1(小白來巡山嘍) 真誠感謝！
    • 簡單的心，是真正有福
    單純的心，是真正的快樂
    T480 i5-8250U，32GB，SSD：2TB+256G
    catywu
    級別: 家園常客
    精華主題: 2 篇
    發帖數量: 636 個
    工控威望: 848 點
    下載積分: 19970 分
    在線時間: 571(小時)
    注冊時間: 2007-08-19
    最后登錄: 2025-05-13
    查看catywu的 主題 / 回貼
    6樓  發表于: 2022-02-04 22:40
    感謝分享！
    jx_einstein
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 868 個
    工控威望: 1047 點
    下載積分: 2421 分
    在線時間: 860(小時)
    注冊時間: 2010-01-09
    最后登錄: 2025-01-16
    查看jx_einstein的 主題 / 回貼
    7樓  發表于: 2022-02-19 21:03
    圖片：
    圖片：
    圖片：
    圖片：
    圖片：
    圖片：

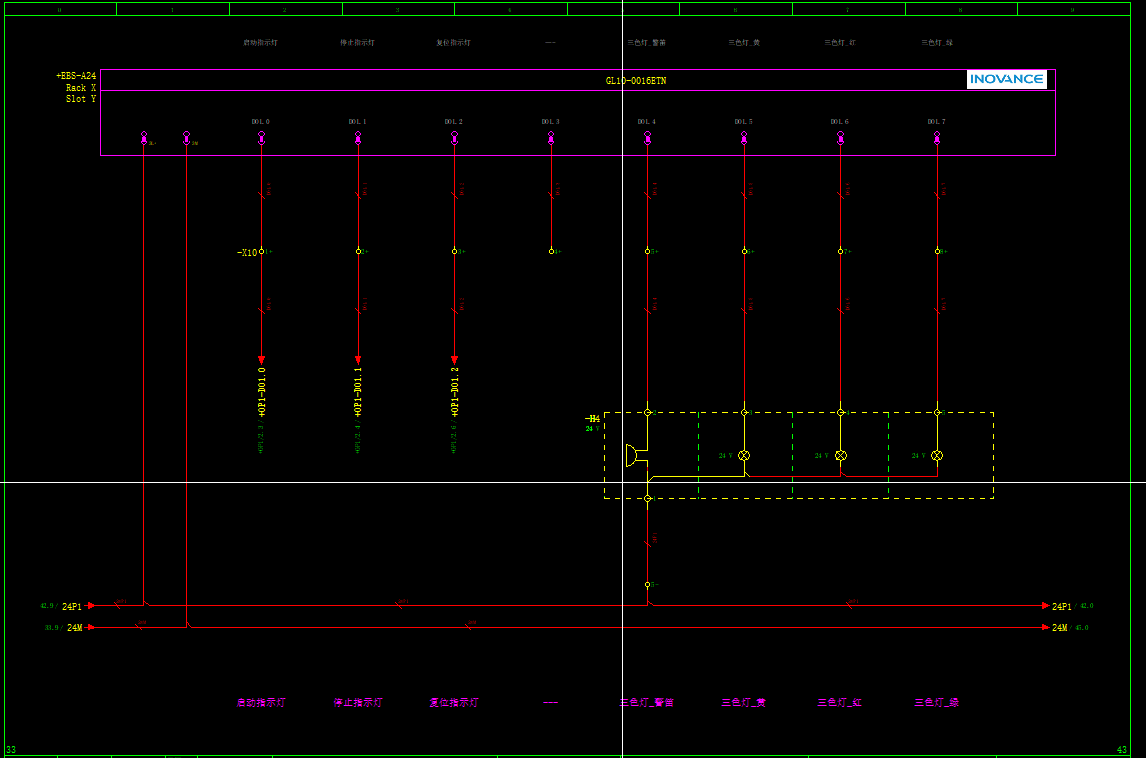

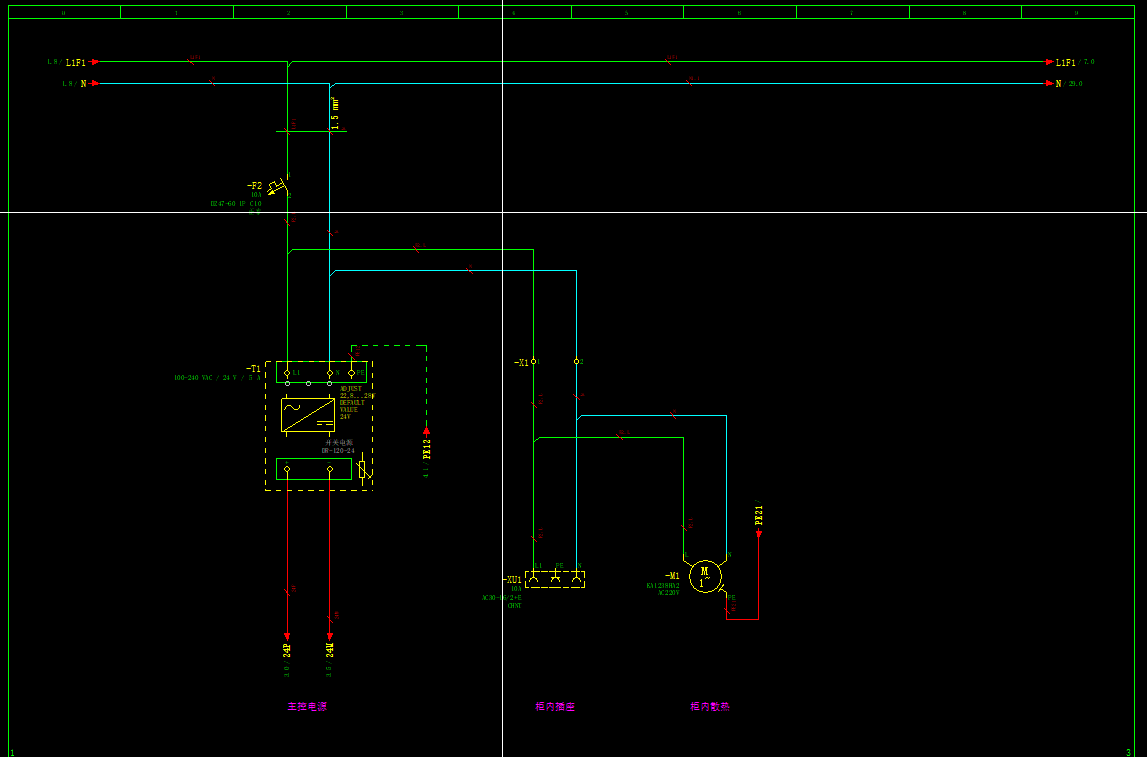

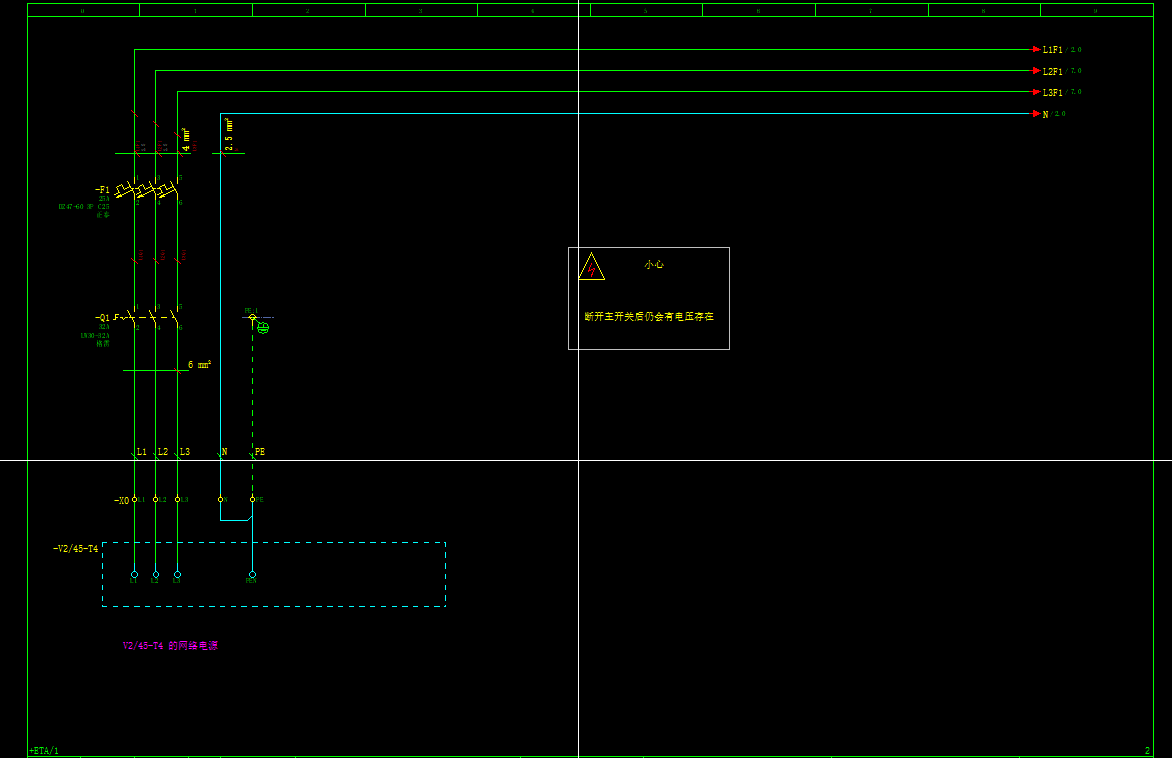

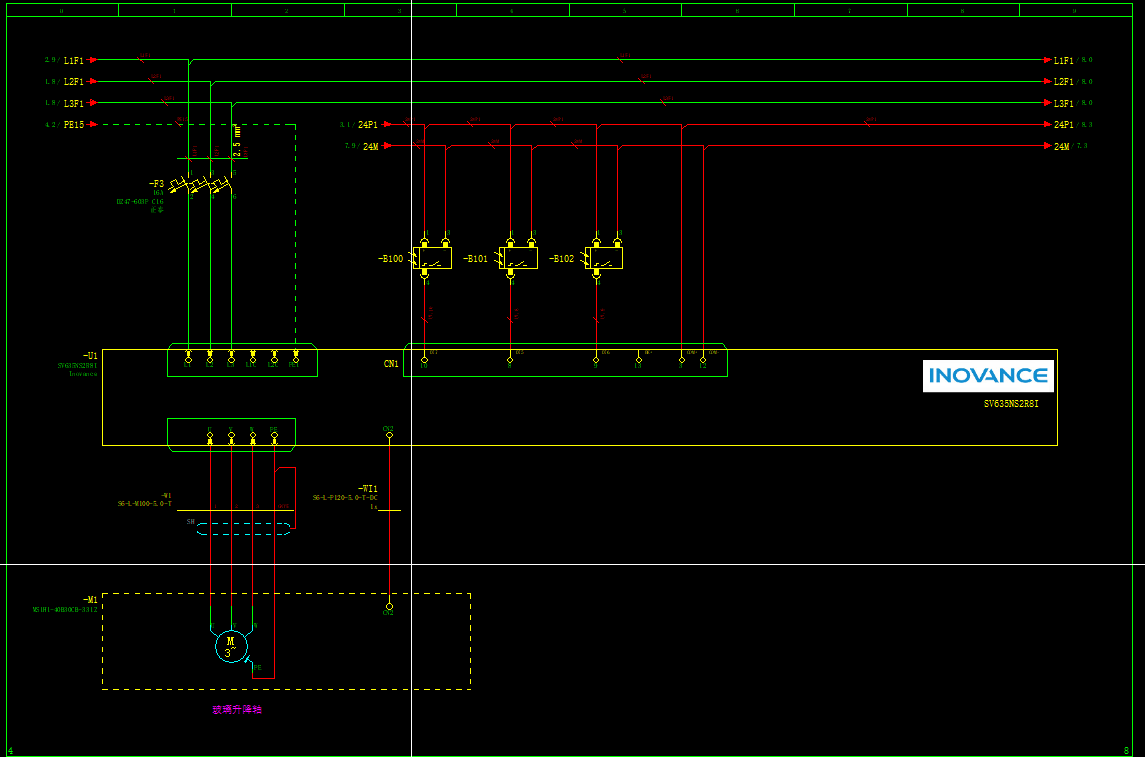

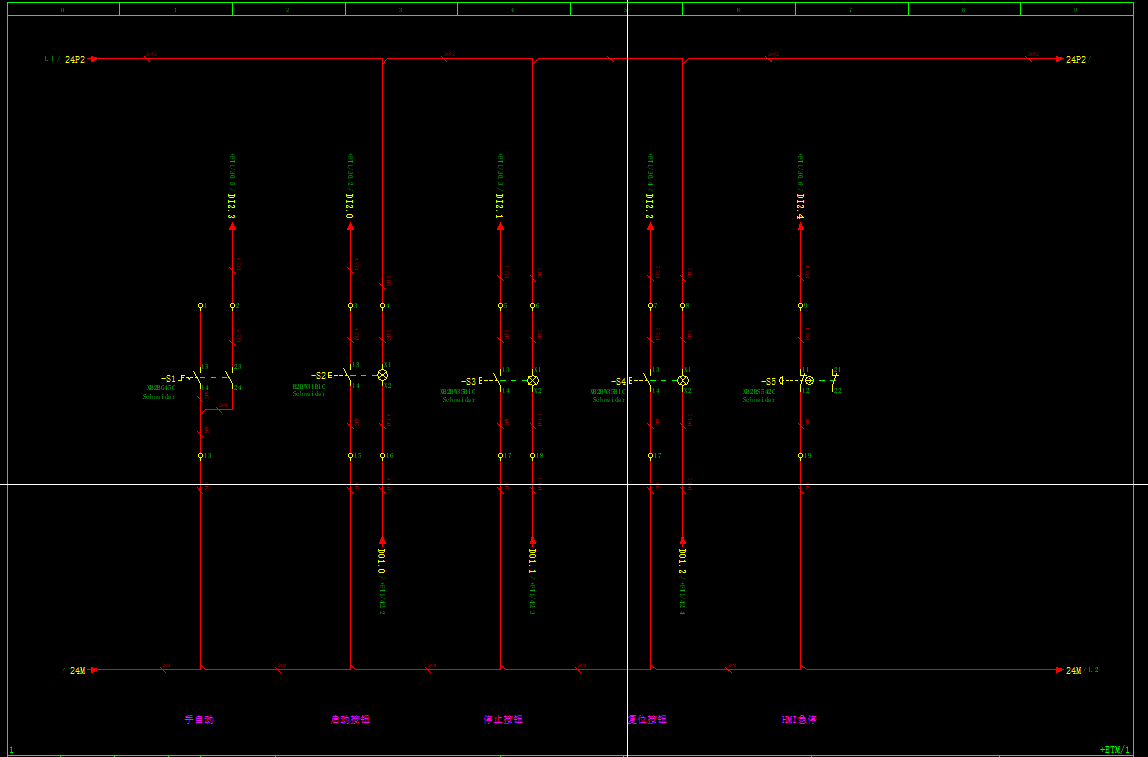

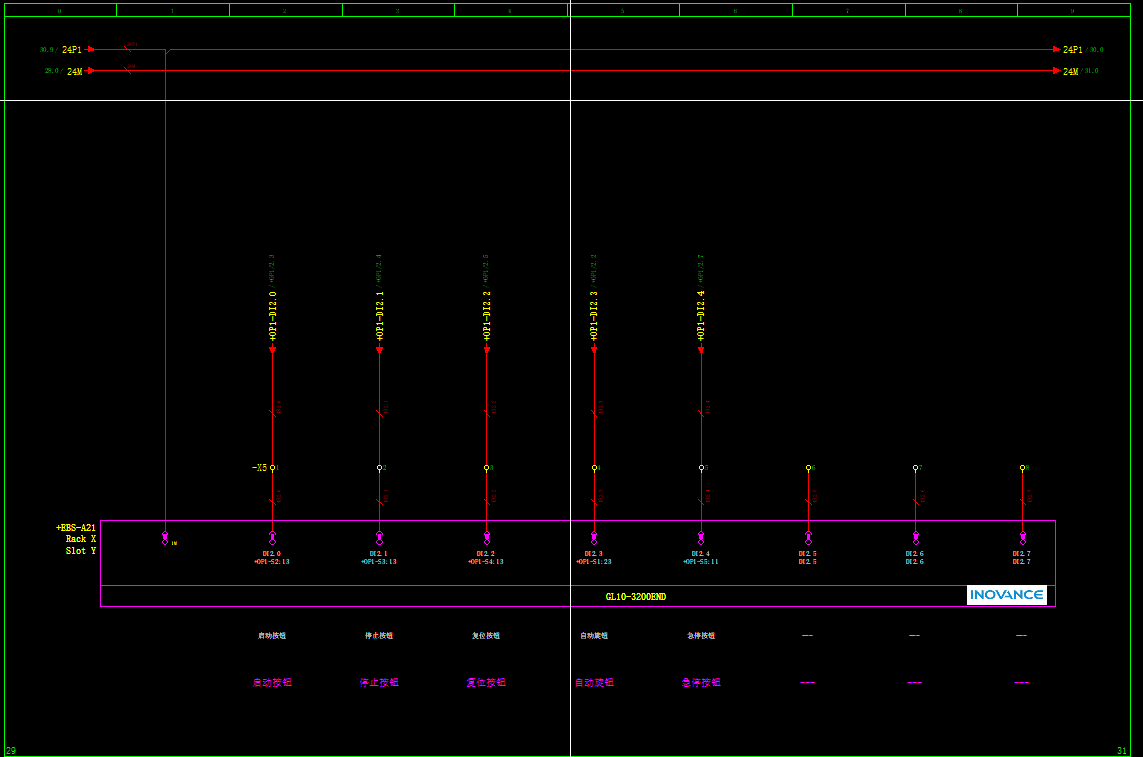

    我最近的圖紙
    huiming
    技術交流
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 670 個
    工控威望: 6003 點
    下載積分: 3103 分
    在線時間: 573(小時)
    注冊時間: 2011-03-09
    最后登錄: 2025-05-13
    查看huiming的 主題 / 回貼
    8樓  發表于: 2022-02-21 16:18
    7樓是用CAD畫的嗎，目前應該是Eplan 用的最多
    士林變頻器代理 18312516885
    huiming
    技術交流
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 670 個
    工控威望: 6003 點
    下載積分: 3103 分
    在線時間: 573(小時)
    注冊時間: 2011-03-09
    最后登錄: 2025-05-13
    查看huiming的 主題 / 回貼
    9樓  發表于: 2022-02-22 20:07
    樓主發下See Electrical 安裝包給我嗎
    士林變頻器代理 18312516885
    zhuzxz
    級別: 探索解密
    精華主題: 0
    發帖數量: 32 個
    工控威望: 177 點
    下載積分: 45534 分
    在線時間: 53(小時)
    注冊時間: 2019-05-14
    最后登錄: 2025-05-13
    查看zhuzxz的 主題 / 回貼
    10樓  發表于: 2022-02-23 15:30
    2222222
    lvpretend
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1266 個
    工控威望: 1436 點
    下載積分: 3703 分
    在線時間: 324(小時)
    注冊時間: 2015-07-20
    最后登錄: 2025-02-25
    查看lvpretend的 主題 / 回貼
    11樓  發表于: 2022-02-24 12:05
    圖紙很棒！不能讓EPLAN一家獨大，開始學習使用SEE。
    • «
