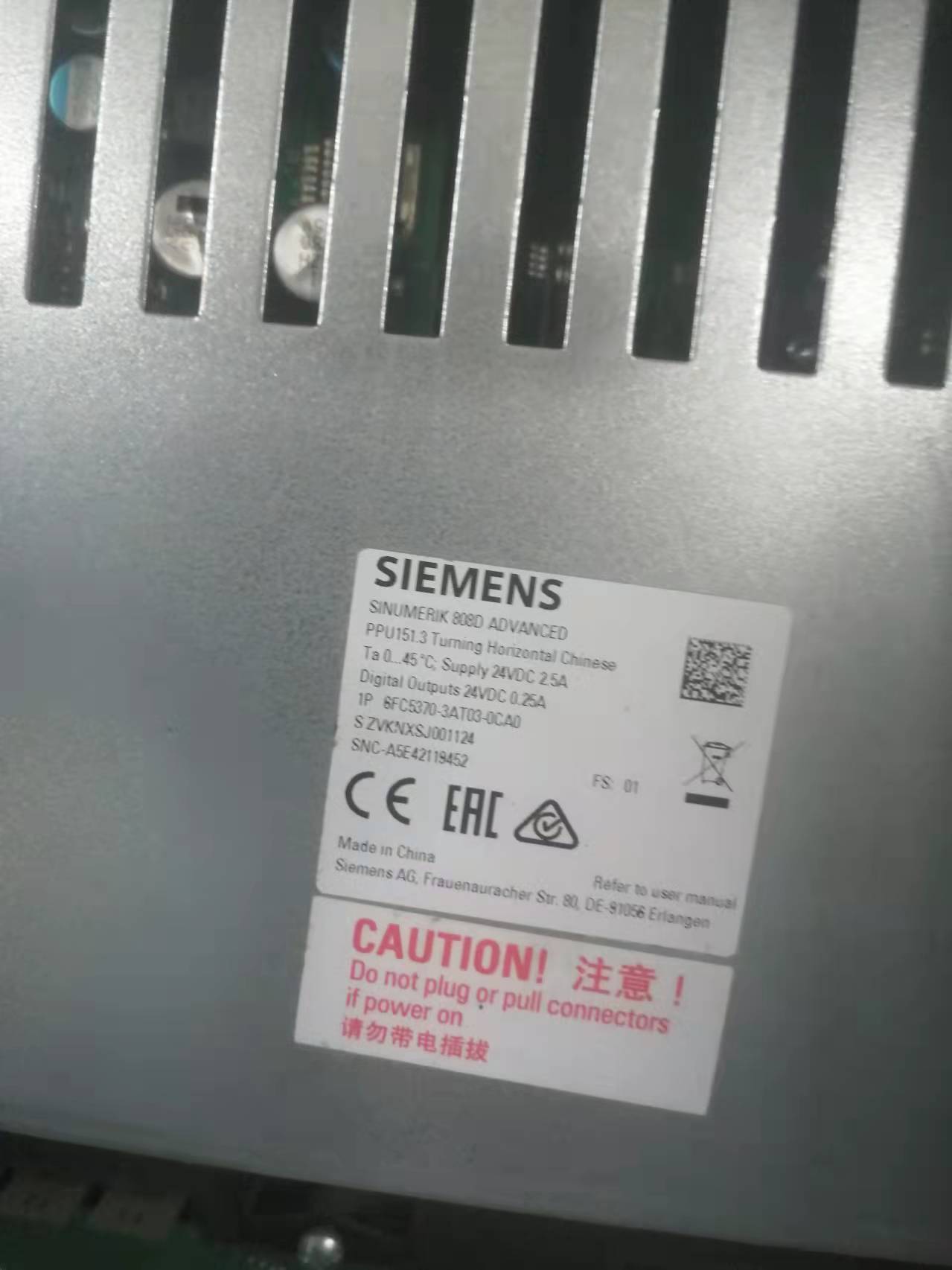

西門子數控系統 西門子SINUMERIK系統簡介
放大字體 縮小字體發布日期：2020-07-03
SIEMENS 公司的數控裝置采用模塊化結構設計，經濟性好，在一種標準硬件上，配置多種軟件，使它具有多種工藝類型，滿足各種機床的需要，并成為系列產品。隨著微電子技術的發展，越來越多地采用大規模集成電路(LSI)，表面安裝器件(SMC)及應用先進加工工藝，所以新的系統結構更為緊湊，性能更強，價格更低。采用SIMATICS系列可編程控制器或集成式可編程控制器，用SYEP編程語言，具有豐富的人機對話功能，具有多種語言的顯示。
SIEMENS公司CNC裝置主要有SINUMERIK3／8／810／820／850／880／805／802／840系列。
SINUMERIK 840C系統是西門子公司1991—1993年才開發出的最新數控系統，適用于全功能車削中心、銑床和加工中心及FMS，CIMS的軌跡控制的模塊微處理器CNC系統。
主要構成：由中央控制器、中央控制組件、外圍組件、輸入／輸出組件、接口組件、手持操作器和14"TFT彩色顯示器等組成。中央控制器配有功能強大的PLCl35WB2及電源、接口等。中央控制組件有NC—CPU386DX，MMC—CPU386SX， MMC—CPU386SX 附帶387SX。采用分散的機床外設(DMP)，主要分三個區域，交互式圖形車間編程(IGM)區，NC區和PLC區。
主要特點：4個軸同時獨立運行，5軸聯動，兩個手輪同時獨立運行，雙溜板或雙主軸結構。輸入分辨率10μm到0.001μm，坐標軸0.01°到0.00001°。具有32位微處理機，并配有計算機輔助設計(CAD)功能，與IBM PC／AT兼容，具有標準的多任務操作系統。PLC用戶程序存儲器32K字節(RAM)可擴展到256M，用戶數據存儲器8K字節，可擴展到48K字節。CNC用戶存儲器512K字節，硬盤中央用戶存儲器可擴展到40M字節。3964R或LSV2接口共4個，及通用串行接口RS232C(V24)，具有功能全面的文字管理方式。在加工時，可同時讀入和輸出程序及PLC報警。840 C系統連接如圖所示。
SINUMERIK 840D系統適用于所有的數控場合，10個加工通道，從2軸到31軸控制。系統有三種基于不同計算機性能主板而分別適用于高級、中級和基本的應用范圍。840D系統控制器和相關的軟件均按照模塊化結構進行配備，可以實現從復雜的多軸運動控制直到高速切削所需要的數控系統基礎平臺和應用范圍很廣的應用操作知識庫。零件的編程以易于操作使用為原則，可使用循環方式和輪廓方式直接進行編程，用通俗易懂的圖形模擬方式驗證切削路徑和幾何尺寸，可選定一個面、頂部或三維觀察的方式，采用帶刀尖軌跡或不帶刀尖軌跡進行模擬顯示。
SINUMERIK 802系統包括 802S/Se/Sbase line、 802C/Ce/Cbase line、802D 等型號, 它是西門子公司 20 世紀 90 年代才開發的集CNC、PLC 于一體的經濟型控制系統。
該系統的性能/ 價格比較高, 比較適合于經濟型與普及型車、銑、磨床的控制。 SINUMERIK 802 系列數控系統的共同特點是結構簡單、體積小、可靠性高, 此外系統軟件功能也比較完善。
SINUMERIK 802S、802C系列是 SIEMENS 公司專為簡易數控機床開發的經濟型數控系統, 兩種系統的區別是:802S/Se/Sbase line 系列采用步進電動機驅動，802C/Ce/Cbase line 系列采用數字式交流伺服驅動系統。
