工控人家園 綜合討論 如何實現分散多點模擬量數據的無線集中監測？

用心回復

大道至簡

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 418 個
工控威望: 772 點
下載積分: 1744 分
在線時間: 145(小時)
注冊時間: 2017-03-08
最后登錄: 2025-05-13
查看用心回復的主題 / 回貼

樓主發表于: 2022-06-23 08:56

只看樓主 | 小中大

本文以味精生產線為例，簡單說明下如何利用無線通訊技術實現分散多點傳感器、儀表等信號的遠程集中控制。
一般的味精生產廠區都需要對氨濃度、發酵罐濃度和球罐壓力信號做定值的報警控制，以及將溶氧傳感器信號傳到電腦軟件上的監測。以上所有信號，都來源于廠區不同的廠房內，具有“位置分散、控制距離遠、傳輸遮擋多”的特點，如果走有線的方式，至少需要半年的施工期，并且需要很多生產施工人員的參與。在這種情況下，利用無線通訊技術來實現這幾項功能更為便捷。
首先我們來說說如何實現氨濃度以及發酵罐發酵濃度報警功能，這其實是一個實現開關量信號4發1收的無線解決方案。

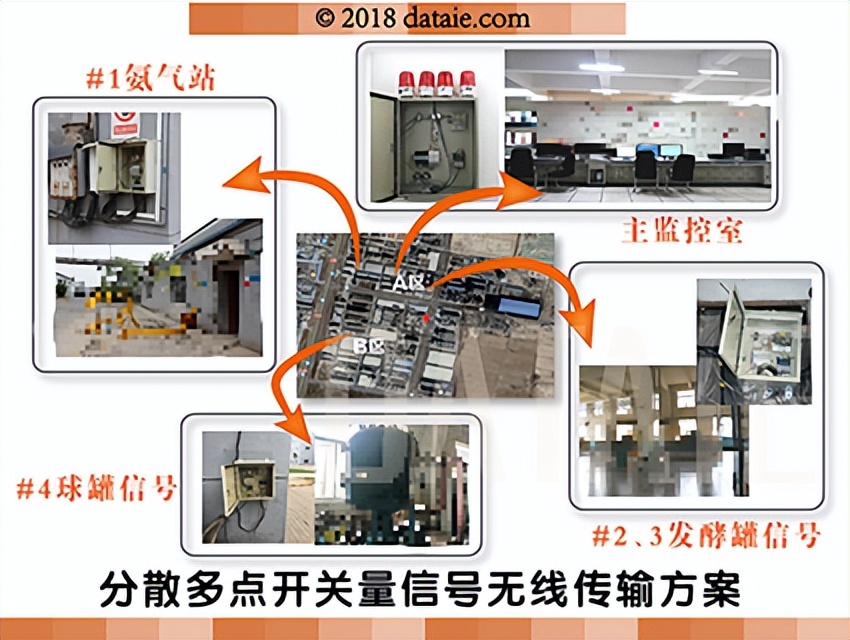

開關量信號4發1收現場環境示例如下：
4個傳輸量均為開關量信號；
第1路信號是氨濃度報警，氨氣站距離監控室約600米遠；
第2、3路信號是位于監控室約300米遠的兩個發酵罐的發酵濃度報警信號；
第4路信號在距離監控室約1.5KM遠的B廠區內，球罐信號報警；
這四路信號都需要傳輸到監控室內，分別對應4個聲光報警燈。
無線解決方案如下：

使用開關量無線傳輸裝置DTD110HEY解決4個分散點開關量信號到味精生產流程監控室的故障報警問題，實現關量信號的四發一收功能。
當氨濃度達到100ppm時報警燈A報警；
當發酵罐發酵濃度達到指定值使，對應報警燈B或C進行報警；
當球罐壓力達到一定值時，對應報警燈D進行報警。
接下來，我們來說說如何實現溶氧傳感器信號送入DCS系統內并在電腦上顯示數值，這其實是一個實現模擬量信號2發1收的無線解決方案

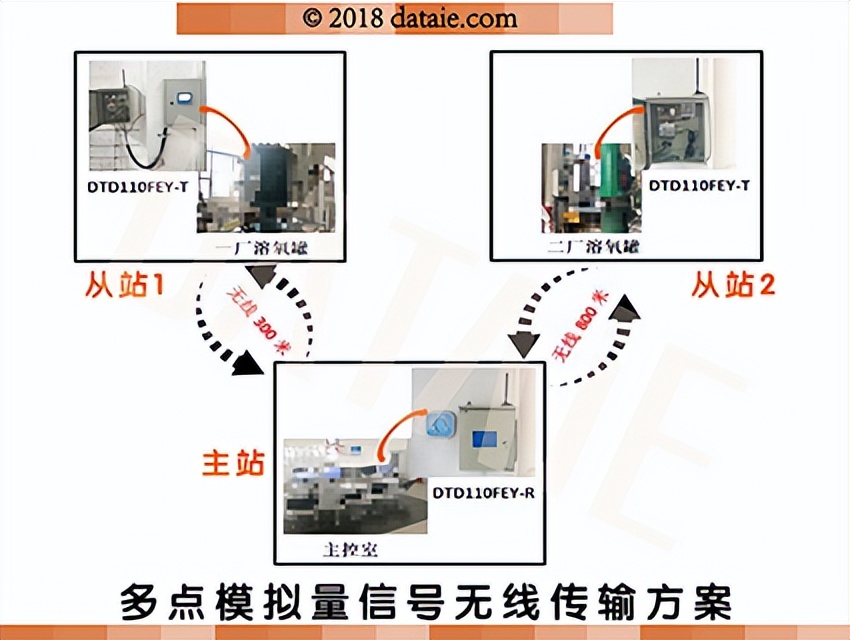

模擬量信號2發1收現場環境示例如下：
2個傳輸量均為模擬量信號，來自于不同兩個廠房里的溶氧傳感器信號；
一個廠房距離味精成品檢驗主控室約300米遠，另一個廠房距離主控室約800米遠，中間皆有廠房遮擋；
味精成品檢驗主控室內的二次儀表中，然后二次儀表將信號送入DCS系統內并在電腦上顯示數值。
無線解決方案如下：
