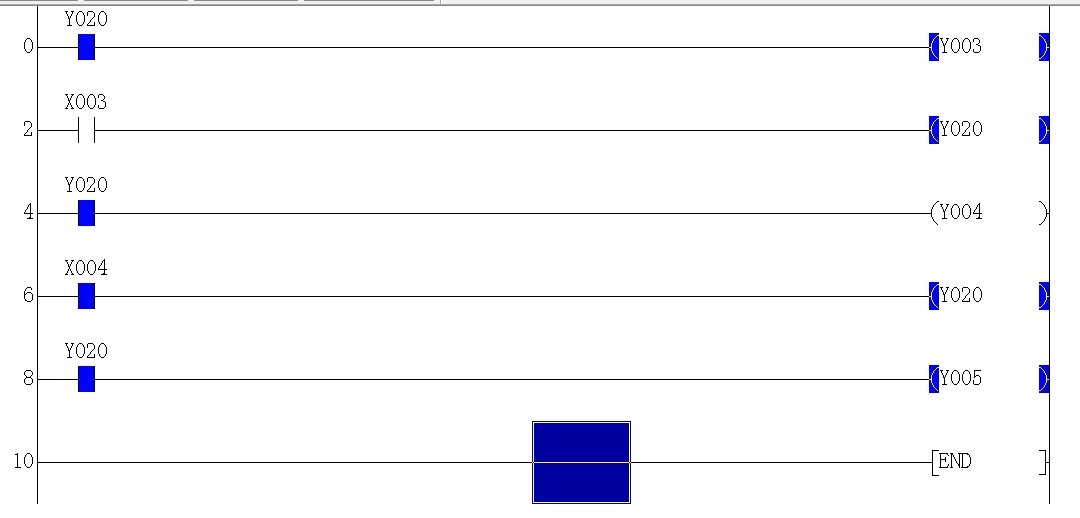

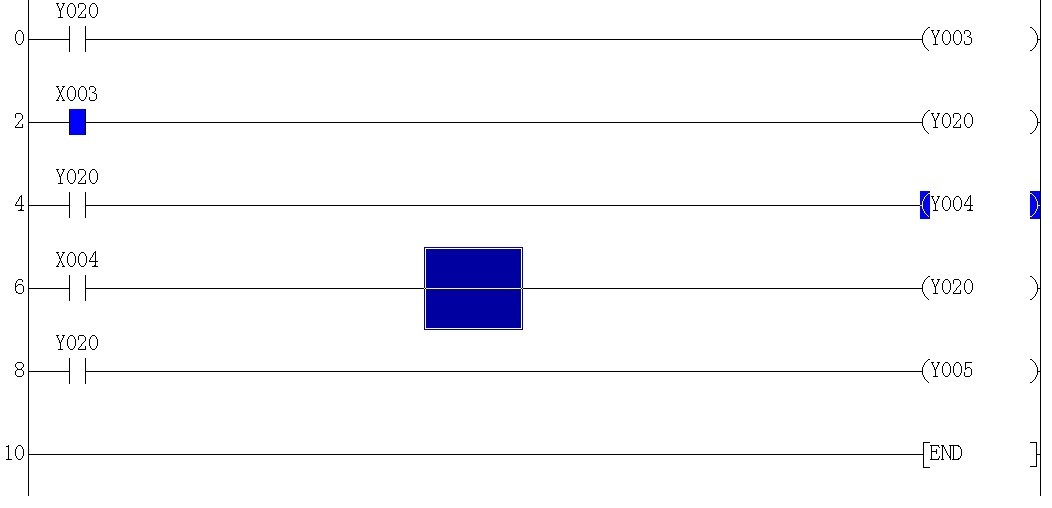

我初學PLC請教下三菱雙重線圈如圖Y20接通的Y004確沒有接通？當X003接通了Y20沒通怎么Y004確是通的呢？請各位大哥幫小弟解釋下謝謝！

沒有試過，最好避免出現雙線圈，用步進流程來解決或者輔助繼電器。 具體原理等其他前輩解答。

共同學習！

比較沒意思的實驗，，，手冊不是說了不可以用雙線圈嗎？

好像雙線圈輸出以最后一個輸出準

雖然程序中雙線圈的輸出以最后一個的狀態為準，
但程序執行過程中，前面的線圈狀態依然有效，
只是執行到下一個線圈時，它的狀態才會相應改變，
第一段程序：
X3導通使第一個Y20輸出，接下來Y20的觸點為ON狀態，所以以Y20為條件的Y4線圈也是導通狀態，再往下一行掃描到第二個Y20時它才被置為OFF，此后的掃描Y20會保持OFF狀態，直到程序掃描到END返回第0步進行下一次掃描，再次執行到X3這一行的Y20將它置ON。
如此反復。
第二段程序執行過程與第一段相反。
具體過程可以打開仿真，執行【在線】--【調試】--【單步執行】看程序運行效果

程序執行是從上到下掃描執行的，所有的掃描完成才刷新輸出，你自己看看

何必做這種實驗?zāi)兀�你有時間做點有意義的實驗多好
