我是想要 控制氣缸的推出和 退回，氣缸兩端有2個氣管接口

比如說3號口進氣，1號2號口出氣！

就是在電磁閥不通電的狀態，電磁閥1號口出氣，2號口不出氣，

電磁閥在通電的狀態，電磁閥1號口不出氣，2號口出氣，

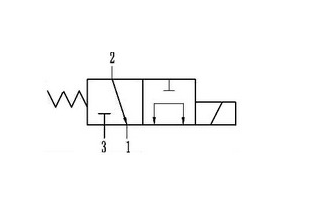

下面這個圖紙，我把2號作為進氣口，1號3號作為出氣口，可以嗎？

你這個是這樣的結構吧，如圖，一看就會明白了
如果1號為進氣口，你的功能就可以實現了

你這什么意思？
貌似你了半天不了解

按你的圖示這種方法可行~1樓的機能符號表達很正確
只要你用的閥不是單向閥就行

如果是控制氣缸推出和退回請使用兩位五通閥（單頭閥），如需任意位置停止請使用三位五通閥。

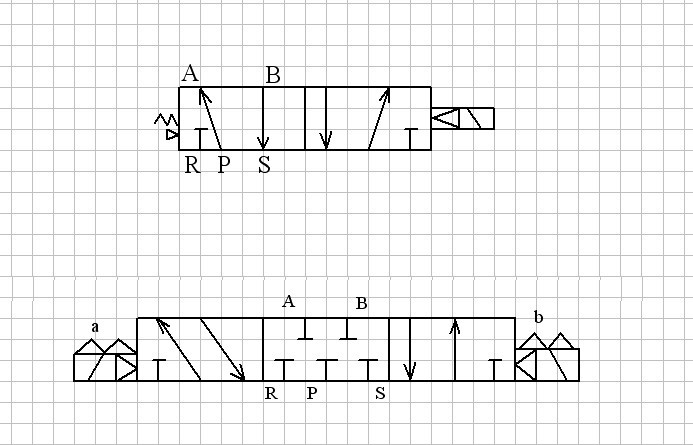

請用如下圖標的兩種。R S接消聲器。P 接進氣  A  B 接氣缸兩端

用兩位五通閥最好了，前進后退。

2位 是不是表示控制氣缸只能有2個位置，要么頂?shù)降�，要么縮到底？
3通是不是表示有3個接口？
5通是不是表示有5個接口？

3位5通 是不是表示 控制氣缸3個位置，5個接口？

用2位3通的電磁閥為什么不能實現我要的功能呢？

是的~大致意思沒有錯

引用

引用第8樓月澤于2012-02-28 16:50發表的  :
用2位3通的電磁閥為什么不能實現我要的功能呢？

理論上是可行的就是不知道工藝上~我讓朋友做個試驗 稍后給你答復

學習當中。
